Результат выполнения конструкторской разработки.

В разработанной конструкции используется принцип свободного перемещения минеральных частиц под действием гравитационных и магнитных выталкивающих сил.

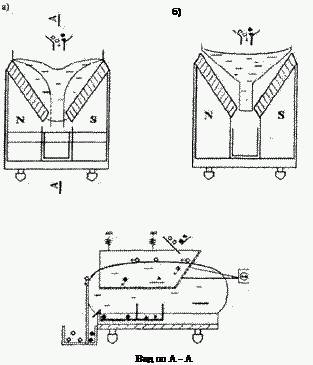

Сепаратор состоит из десяти редкоземельных магнитов, собранных в систему с помощью диамагнитной обегайки и ферромагнитного магнитопровода.

Конструкция магнитопровода позволяет изменять ширину межполюсного зазора и угол раствора между магнитами. Над магнитами расположена сепарационная камера из немагнитного материала, выполненная в виде желоба с разделительными перегородками М - образной формы, охватывающая верхние и боковые поверхности магнитов. Сепарационная камера снабжена продольными и поперечными перегородками, а также приемником тяжелой фракции.

Рабочий слой магнитной жидкости имеет сложную конфигурацию, ограниченную стенками сепарационной камеры и контуром свободной поверхности ферроколлида.

Исходное минеральное сырье питающим устройством подается на поверхность рабочего слоя магнитной жидкости. Легкие минералы движутся по поверхности ферроколлоида в обе стороны поперечного направления, разгружаясь приемники. Вертикальное расположение боковых поверхностей сепарационной камеры и наличие перегородок способствует формированию потока легких частиц и их самопроизвольной разгрузки. Тяжелые и промежуточные по плотности минералы, попадая в слой ферроколлоида, расслаиваются по его высоте в соответствии со своей плотностью, и за счет продольного наклона магнитной системы продвигаются к разгрузочному концу рабочей зоны. Частицы тяжелой фракции и промпродукта, разделенные перегородкой, направляются в приемники. При наличии малого количества тяжелых частиц используют приемник, помещенный в сепарационную камеру со стороны загрузки.

Испытания экспериментального образца МЖ-сепаратора проводили на искусственных смесях кварца, пирита и галенита крупностью 1-0,5; 0,5-0,2; 0,2-0,07 мм.

Нагрузка по исходному питанию составляла 15-3 и 1 кг/ч для каждого класса крупности соответственно.

Результаты испытаний приведены в таблице

МЖ-сепарация искусственных минеральных смесей
