Результат выполнения конструкторской разработки

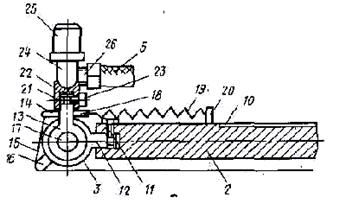

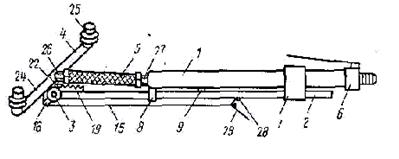

Штанга состоит из подающей 1 (см. рисунок 1) и несущей 2 труб, шарнирного механизма 3, устройства для распыления 4, гибкого шланга 5, запорного крана 6. На подающей трубе закреплены рукоятка 7, хомут 8, выступ 9, установленный в паз 10 (см. рисунок 2) несущей трубы для предотвращения ее проворачивания. На конце несущей трубы расположен стопорный винт 11, предназначенный для фиксации корпуса 12 шарнира 13 шарнирного механизма в определенном положении относительно труб. К шарниру крепится водоток 14, связанный посредством тяги 15 и кронштейна 16 с роликом для поворота шарнира относительно оси 17 его вращения и поводок 18, связанный посредством пружины 19 и упора 20 с несущей трубой. На цилиндрическую часть шарнира с кольцевым пазом 21 устанавливается втулка 22 с устройством для распыления и стопорным винтом 23.

Устройство для распыления выполнено в виде П-образной трубки 24, на концах которой закреплены насадки-распылители 25 и штуцер 26. На конце подающей трубы установлен штуцер 27. К несущей трубе прикреплены ушки 28 и рукоятка 29, средняя часть которой связана с тягой.

Пружина фиксирует шарнир с устройством для распыления в перпендикулярном положении к трубам.

Специалист, передвигая от себя подающую трубу относительно несущей трубы, устанавливает устройство для распыления под необходимым углом и, находясь на безопасном расстоянии от животного, вводит распылители в область промежности животного. Открывают запорный кран, и рабочий раствор подается к распылителям. По мере необходимости при обработке живота животного подающую и несущую трубы сдвигают относительно друг друга для обеспечения оптимальных условий обработки. Для обработки боковых поверхностей тела животного нажатием на рукоятку располагают распылители перпендикулярно к обрабатываемой поверхности. При обработке спины и холки животных устройство для распыления переворачивают распылителями вниз.

Штанга опрыскивателя животных
