Результат выполнения технологической разработки

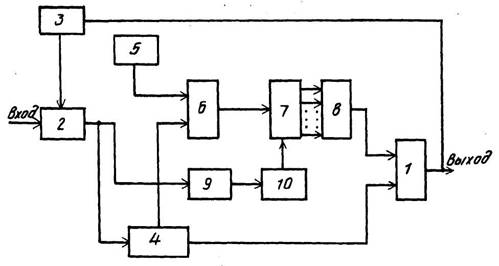

Селектор импульсов заданной длительности содержит первый и второй элементы 1 и 2 совпадения (см. рисунок 1), инвертор 3, элемент 4 задержки, генератор 5 импульсов, третий элемент 6 совпадения, счетчик 7, дешифратор 8, дифференцирующую цепь 9 и ограничитель 10, причем первый вход второго элемента 2 совпадения является входом устройства, второй вход соединен через инвертор 3 с выходом первого элемента 1 совпадения, являющегося выходом устройства, а выход соединен с входом элемента 4 задержки, первый выход которого соединен с первым входом первого элемента 1 совпадения, первый вход третьего элемента 6 совпадения соединен с выходом генератора 5 импульсов, второй вход со вторым выходом элемента 4 задержки, а выход с информационным входом счетчика 7, установочный вход которого через ограничитель 10 и дифференцирующую цепь 9 соединен с выходом второго элемента совпадения, группа выходов счетчика 7 соединена с группой входов дешифратора 8, выход которого соединен с входом первого элемента 1 совпадения.

Устройство работает следующим образом.

В исходном состоянии второй элемент 2 совпадения открыт для прохождения второго сигнала, т.к. на выходе первого элемента 1 совпадения сигнал отсутствует, то на выходе инвентора 3 будет разрешающий сигнал.

Работу устройства можно в зависимости от длительности входного сигнала, рассмотреть в трех режимах:

длительность входного сигнала равна заданной;

длительность входного сигнала меньше заданной;

длительность входного сигнала больше заданной.

При длительности входного сигнала, равной заданной, входной сигнал (см. рисунок 2а) поступает через второй элемент 2 совпадения на вход элемента 4 задержки и дифференцирующей цепи 9. На выходе образуется два импульса (см. рисунок 2в) сигнал с выхода ограничителя 10 поступает на установочный вход счетчика 7 для установки его в нулевое состояние.

Ограничитель 10 осуществляет выделение импульса, соответствующего переднему фронту (см. рисунок 2в). Сигнал с выхода ограничителя 10 поступает на установочный вход счетчика 7 для установки его в нулевое состояние.

Со второго выхода элемента 4 задержки задержанный входной сигнал поступает на первый вход третьего элемента 6 совпадения. При совпадении этого сигнала с импульсами с выхода генератора 5 импульсов, поступающими на второй вход третьего элемента 6 совпадения, на его выходе образуется сигнал (см. рисунок 2г). количество импульсов на выходе третьего элемента 6 совпадения пропорционально длительности входного сигнала. При поступлении данного количества импульсов на вход счетчика 7 на его выходе формируется код, по которому на выходе дешифратора 8 формируется сигнал (см. рисунок 2д), поступающий на второй вход первого элемента 1 совпадения. При совпадении этого сигнала с сигналом первого выхода элемента 4 задержки на выходе первого элемента 1 совпадения формируется сигнал (см. рисунок 2е), соответствующий входному.

При возникновении этого сигнала он через инвентор 3 поступает на первый вход второго элемента 2 совпадения.

В случае, если длительность входного сигнала будет больше или меньше заданной, на входе счетчика 7 сформируется количество импульсов больше или меньше заданного.

При этом на входе дешифратора 8 не сформируется разрешающий сигнал и импульсов на входе устройства не будет.

Устройство позволяет повысить точность селектирования импульсов заданной длительности за счет измерения длительности импульса по принципу: равен заданной или нет, и выдачи сигнала на разрешение прохождения импульса на выход устройства при наличии сигнала о заданной длительности импульса.

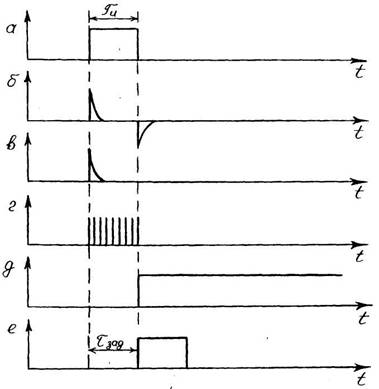

Рис. 2 Временные диаграммы режимов работы, зависящих от длительности входного сигнала
