ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 59-021-04 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Наименование проекта Выключатель-разъединитель роликовый ВРР с боковой рукояткой привода независимого действия |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Назначение Неавтоматическая коммутация силовых электрических сетей 380 В переменного тока до 220 В постоянного тока с номинальным током 250, 400, 630 А в распредустройствах |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Рекомендуемая область применения Устройства распределения электрической энергии |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание Результат выполнения конструкторской разработки. Выключатель-разъединитель роликовый (ВРР) состоит из полюса 1 (см. рис), рукоятки 2, привода 3, кронштейна 4, приводного вала 5, винтов 6,8, защитного кожуха 7. В ВРР применена оригинальная роликовая контактная система. При движении ролики накатываются на контактные поверхности, что исключает износ серебряного покрытия контактов, обеспечивая стабильность и надежность работы. За счет конструктивного решения рабочие контактные поверхности защищены от воздействия дуги. Вход и выход из контакта происходит по нерабочим поверхностям. Улучшена коммутационная способность аппарата при тяжелых режимах коммутации за счет двойного разрыва цепи, применения механизма быстродействия независимого действия и дугогасящих камер. Аппарат закрыт корпусом, выполненным из термо-искростойкого компонора. Контактные выводы оснащены прозрачными защитными кожухами. Таблица

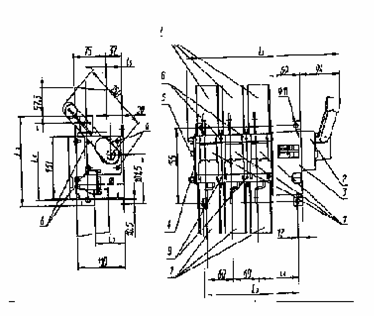

Рис. Выключатель-разъединитель роликовый ВРР с боковой рукояткой привода независимого действия
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Преимущества перед известными аналогами Впервые применена роликовая контактная система, не имеющая аналогов и защищенная свидетельством на полезную модель |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Стадия освоения Внедрено в производство |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Технико-экономический эффект Собственная потребляемая мощность ВРР в 1,5 раза меньше, чем у выключателей-разъединителей врубного типа |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Дата поступления материала 20.08.2004 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
