Результат выполнения конструкторской разработки.

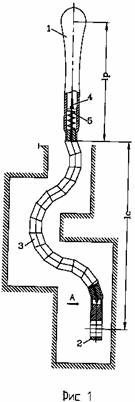

На рис.1 показан общий вид ключа; на рис.2 - вид по стрелке А; на рис.3 - звено с разрезами.

Ключ для сборки резьбовых соединений в труднодоступных местах содержит рукоятку 1, соединенную с рабочей головкой 2 посредством последовательно соединенных между собой звеньев 3, собранных на гибком элементе 4, например, на тросе, подпружиненном пружиной 5.

Каждое отдельное звено 3 выполнено в виде единого ступенчатого переходника, на большой ступени которого имеется внутреннее граненое гнездо 6 цилиндрической формы, например шестигранное, а на меньшей ступени - граненая наружная поверхность 7, аналогичная предыдущей, и входящая в граненое гнездо последующего звена 3. Оси обеих ступеней звена выполнены с угловым смещением альфа относительно друг друга. По осям ступеней звена 3 выполнено сквозное цилиндрическое отверстие 8. Гибкий элемент 4, пропущенный через отверстие 8 звеньев, и последовательно собранные на нем звенья 3 образуют стебель.

Ключ работает следующим образом. Преодолевая усилия пружины 5, последовательно настраивают форму стебля, для чего звено 3 выводят из гнезда 6 и поворачивают относительно его оси на угол, кратныйb, равный 360/n, гдеn- число граней, обеспечивая требуемый угол изгиба в пространстве оси большой ступени последующего звена относительно предыдущего. Угол изгиба при поворотах в гнездах звеньев меняется благодаря угловому смещению альфа ступеней относительно друг друга. Очевидно, угол между осями ступеней двух соседних звеньев может изменяться от 0 до 2a. Таким образом, добиваются нужной формы стебля.

При приложении к рукоятке 1 усилияfпередается крутящий момент на плечо рычагаl, являющаяся суммой длин рукояткиi _pи стебляi _c. Стебель обретает необходимую жесткость при работе благодаря использованию цилиндрических граненых поверхностей, что совместно с соединяющим тросом обеспечивает невозможность перемещения звеньев относительно друг друга.
