Результат выполнения конструкторской разработки.

Котельная установка содержит паровой котел 1 (см. рисунок) и включенные последовательно в тракт питательной воды вакуумный деаэратор 2 с трубопроводами подвода греющего агента 3, деаэрируемой воды 4 и отвода деаэрированной воды 5. В последний включен перекачивающий насос 6, и деаэратор повышенного давления 7 с трубопроводами подвода греющей среды (пара) 8, питательной воды 9 с питательным насосом 10 и отвода выпара 11 с охладителем выпара 12. Трубопровод конденсата 13 охладителя выпара 12 подключен к трубопроводу греющего агента 3 вакуумного деаэратора 2. Трубопровод питательной воды 9 после деаэратора повышенного давления 7 и питательного насоса 10 подключен к паровому котлу 1.

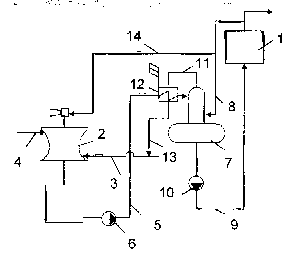

Схема котельной установки

Принцип работы. В паровом котле генерируется пар из подаваемой в котел по трубопроводу 9 питательной воды. Питательная вода готовится следующим образом.

Исходная вода поступает по трубопроводу деаэрируемой воды 4 в вакуумный деаэратор 2 с температурой 35єС, а по трубопроводу греющего агента 3 в него поступает перегретая вода. После вакуумной деаэрации вода с температурой 60єС по трубопроводу 5 с помощью перекачивающего насоса 6 подается в деаэратор повышенного давления 7, когда по трубопроводу подвода греющей среды 8 подается пар от парового котла 1. Питательная вода после деаэрации с температурой 150 - 160єС по трубопроводу 9 отводится с помощью питательного насоса 10 в паровой котел 1.

Выпар, образовавшийся после деаэрации воды в деаэраторе повышенного давления 7, конденсируется в охладителе выпара 12. Конденсат охладителя выпара с температурой около 150єС по трубопроводу конденсата 13 подается в трубопровод греющего агента 3 вакуумного деаэратора 2, что позволяет полностью использовать его теплоту в цикле установки.
