Результат выполнения научно-исследовательской работы.

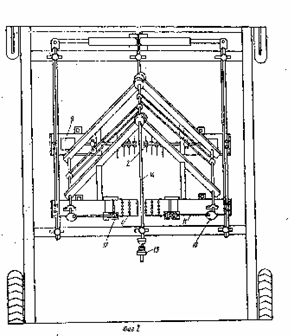

Почвообрабатывающее орудие состоит из рамы 1, установленного на ней горизонтального вала 2 с игольчатыми дисками 3 и брусьев 4 с вертикальными зубьями 5.Рама 1 орудия имеет опорные колёса 6 и 7. Горизонтальный вал 2 соединён с брусьями общей трансмиссией, включающей промежуточный вал 8, редуктор 9 и эксцентрики 10 с шатунами 11 и ползунами 12. Привод осуществляется от вала отбора мощности трактора (не показан) через карданный вал 13 и вал 14.

Перед началом движения орудия горизонтальный вал 2 с игольчатыми дисками 3 и брусья 4 переводят с помощью гидроцилиндров (не показаны) из транспортного положения в рабочее. С началом движения трактора с орудием вращение от вала отбора трактора через карданный вал 13 и вал 14 перелаётся на редуктор 9, который передаёт вращение на горизонтальный вал 2 с игольчатыми дисками 3. Вращение преобразуется (с помощью эксцентриков, ползунов и шатунов) в возвратно-поступательное движение брусьев 4. Игольчатые диски производят крошение почвы и подрезают корневища растительных остатков, а вертикальные зубья вычёсывают подрезанные корневища. Игольчатые диски и зубья работают синхронно, ритм их движения друг относительно друга остаётся постоянным, что позволяет повысить качество обработки почвы.
