Результат выполнения конструкторской разработки.

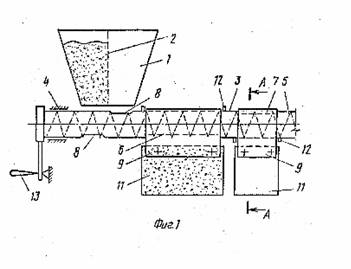

На фиг. 1 схематично изображён кормораздатчик, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1.

Кормораздатчик содержит загрузочный бункер 1, разделённый перегородкой 2 для двух видов сыпучих кормов и сопрягаемый с цилиндрическим поворотным кормопроводом 3. Кормопровод установлен в подшипниковых опорах 4 и содержит внутри шнек 5. приводимый во вращение электроприводом. В трубе кормопровода 3 выполнены группы выгрузных отверстий 6 и 7, которые расположены вдоль линии кормления диаметрально противоположно с чередованием относительно друг друга , причём каждая группа отверстий предназначена для выгрузки одного из видов корма и сообщается с одним из отсеков приёмного бункера через загрузочные окна 8.

Кормопровод 3 снабжён приспособлением для перекрытия выгрузных отверстий 6 и 7, которое выполнено в виде набора подковообразных в поперечном сечении направляющих кожухов 9, каждый из которых установлен на кормопроводе с возможностью его охвата, а также в виде расположенной под каждым кожухом 9 и примыкающей к кормопроводу 3 выполненной из антифрикционного материала криволинейной пластины 10, форма которой выполнена эквидистантной форме кормопровода 3, при этом свободные концы каждого кожуха соединены с соответствующим дозатором 11.

Кормопровод снабжён средством ограничения осевого перемещения приспособления для перекрытия выгрузных отверстий, которое выполнено в виде набора закреплённых на кормопроводе упоров 12. Труба кормопровода снабжена приводом поворота 13 и фиксируется в двух положениях при повороте на 180 ⁰.
