Результат выполнения научно-исследовательской работы.

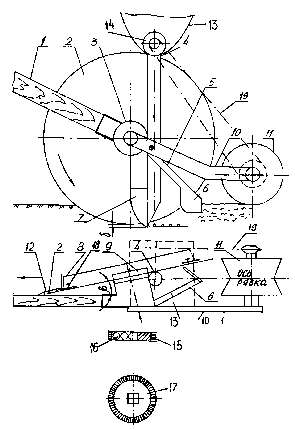

Сеялка содержит установленный на кронштейне 1 (см. рисунки) вертикально расположенный диск 2 с углом установки к направлению движения, ось которого составляет угол 90°- с направлением на кронштейне 1. С наружной стороны диска 2 закреплена реборда 8, представляющая собой трапецию, которая закреплена к вертикальному диску 2 быстросъемными элементами 18. На кронштейне 1 закреплен чистик 12. С внутренней стороны диска к нижней части кронштейна 3 закреплен неподвижный формирователь 7 борозды, который представляет клинообразны выступ в виде киля с заданными углами раствора бороздки. За формирователем 7 бороздки установлен семяпровод 4, который имеет в задней части срез. За семяпроводом предусмотрен загортач 6, закрепленный к поводку 10 опорно-прикатывающего ножа 11 с помощью поводка 5. В верхней части семяпровода 4 установлен бункер 13 для семян, в днище которого смонтирован высевающий аппарат 14. Дозатором семян является щеточный диск 15, остья которого образуют ячейки 16, соответствующие форме и размерам семян высеваемой культуры. Щеточная часть диска смонтирована на ступице 17 Привод щеточного диска 15 осуществляется от опорно-прикатывающего ножа 11 через цепную передачу 19.

Ручная сеялка работает следующим образом. При перемещении вручную сеялки по поверхности поля сеяльщик семян нажимает вниз на кронштейн 1 для обеспечения заглубления вертикального дискового ножа и контакта опорно-прикатывающего ножа с почвой, позволяющего производить уплотнение почвы в зоне рядка и выполнять привод высевающего аппарата. Для получения прямолинейных рядков посева участок (поле) предварительно маркируется. При движении сеялки вертикальный дисковый нож 2 разрезает почву и растительные остатки на глубину заделки семян без учета величины «» на уплотнение почвы формирователем 7 бороздки. Высевающий аппарат, имеющий сменные щеточные кольца 15 с ячейками 16 подает семена по семяпроводу в бороздку. Где они фиксируются вдоль рядка благодаря клинообразной форме бороздки. Загортач 6 захватывает влажный слой почвы со стенки бороздки, образованной вертикальным дисковым ножом, и укрывает этой почвой семена. Достаточный контакт семян с влажным слоем почвы осуществляется опорно-прикатывающим колесом 11, которое сжимает почву с боков бороздки, при этом на оси рядка почва уплотнена в меньшей степени, что улучшает условия для всхода семян. Глубина заделки семян выдерживается постоянной, т.к. вертикальный дисковый нож опирается на перпендикулярную реборду 8. Налипший слой почвы с опорной поверхности реборды удаляется с помощью чистика 12.

При необходимости посева другого культуры на ступицу 17 высевающего диска устанавливается щеточная часть 15, соответствующая форме и размерам высеваемой культуры. Изменение шага посева производится сменой звездочек на цепной передаче 19. Глубина заделки семян регулируется сменными ребордами 8, которые фиксируются быстросъемными элементами 18. Посев такой сеялкой позволяет повысить посевную всхожесть семян и получить всходы на 5-6 дней раньше. Прямолинейное размещение растений в рядке с заданным шагом значительно уменьшает трудоемкость ухода за посевами.

Зарегистрировано в Федеральном институте промышленной собственности.

№ 20022123633/12(025084) от 04.09.2002.
