Результат выполнения научно-исследовательской работы.

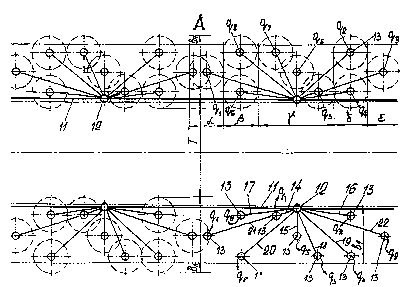

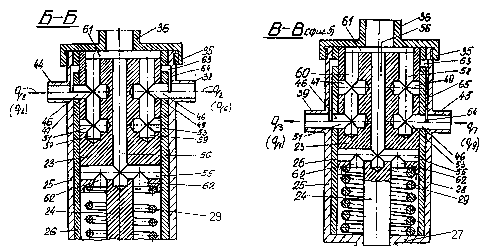

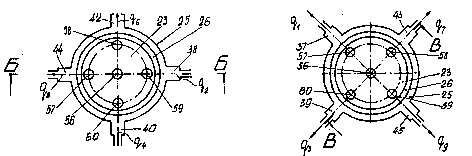

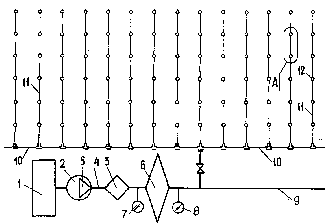

Система капельного орошения (см. рисунки) включает водоисточник 1, бассейн-отстойник 2, насосную станцию 3 с заборным рукавом 4 и плавучим сетчатым клапаном 5, фильтр 6 с манометрами 7 к 8, оросительную сеть в виде магистрального 9, распределительных 10 и поливных 11 трубопроводов, водовыпусков 12, капельниц или инъекторов 13. С большим диапазоном расхода оросительной воды группа капельниц или инъекторов 13 с индексами расхода водыq ₁-q ₉гидравлически связана посредством соединитель ных трубок 14,15,16,17,18,19,20,21,22 с водовыпуском 12. Каждый водовыпуск 12 установлен вдоль поливного трубопровода 11 сети и с ней связан посредством питающего трубопровода соответствующего сечения. С увеличением номера индексаq _iувеличивается дискретно расход воды капельницы или инъектора 13. Водовыпуск 12 имеет снабженный возможностью поворота вокруг оси симметрии и смещения вдоль нее гидрозолотник 23 со штоком 24 управления. Гидрозолотник23 размещен в полости корпуса 25 водовыпуска 12 гильзы 26. В полости гильзы 26 между донной частью 27 корпуса 25 и торцевой частью 28 гидрозолотника 23 размещен упругий элемент 29 на штоке 24 управления. Свободный конец штока 24 гидрозолотника 23 снабжен эксцентриком 30, который осью 31 шарнира соединен с рычагом 32 управления положениями гидрозолотника 23 в полости корпуса 25 водовыпуска 12.. Рычаг 32 и эксцентрик 30 выполнены единой деталью. Рычаг 32 снабжен указателем 33 для определения рабочего положения гидрозолотника 23 относительно корпуса 25 водовыпуска 12.. На корпусе 25 в его донной части 28 выполнены метки с равным угловым смещением. Донная часть 27 корпуса 25 имеет прилив, в полости которого размещены кольца 34 сальникового уплотнения для исключения течи воды между штоком '24 и корпусом 25. Верхняя часть корпуса 25 снабжена резьбовой крышкой 35. Снабженная ниппелем 36 крышка 35 корпуса 25 соединена питающим трубопроводом с поливным трубопроводом 11 . На корпусе 25 ярусно и с угловым смещением размещены ниппели 37-45. Осевые каналы ниппелей 37-45 совмещены с радиально ориентированными каналами 46 гильзы 26 и радиально ориентированными каналами 47-55 гидрозолотника 23. Гидрозолотник 23 связан осевым каналом 56 и параллельно ему выполненными каналами 57-60 с приемной полостью 61 .Для выравнивания давлений в штоковой полости гильзы 26 и в приемной полости 61 радиальный канал 55 сообщен каналами 62 с полостью гильзы 26.

Для перевода водовыпуска 12 в режим работы наибольшей выдачи оросительной воды, т.е. для случая, когда все полости ниппелей 37-45 сообщены с приемной полостью 61 корпуса 25 на внешней поверхности гильзы 26. Сопрягаемой с внутренней поверхностью корпуса 25, выполнены проточки 63 и пазы 64, 65. Неотъемлемой частью системы капельного орошения являются капельницы, выполненные либо в поливных трубопроводах 11, либо индивидуальные почвенные инъекторы 13, соединенные посредством трубок 14-22 с водовыпусками 12. Каждый инъектор 13 гидравлически соединен посредством трубки 14 (15-22) с капельным водовыпуском 12.

Зарегистрировано в Федеральном институте промышленной собственности №2002116887/12(017692) от 24.06.2002 г.

Рис. 3 Рис. 4

Рис.5 Рис. 6
