Результат выполнения научно-исследовательской работы.

Анализ агротехнических требований, предъявляемых к сошнику сеялки бахчевых культур, показывает, что оптимальным вариантом конструкции необходимо считать комбинированный сошник, который позволит обеспечивать совмещение операций: предпосевной обработки почвы, фиксированной укладки семян на уплотненное ложе бороздки, укрытие семян влажным слоем почвы и внесением удобрений в зону расположения семян, обеспечивая при этом почвенную прослойку между семенами и удобрениями. Такая конструкция сошника позволит сократить затраты труда в два раза, уменьшить число проходов по полю машин, обеспечить сохранение почвы в структурном состоянии и повысить урожайность. Разработанная конструкция сошника сеялки-культиватора позволяет выполнять все перечисленные операции.

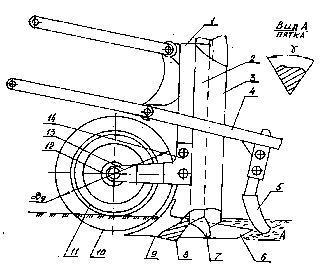

Сошник состоит из комбинированной стойки, включающей клинообразную грудь 1 (рис. 1), семяпровод 2 и тукопровод 3. В нижней части стойки закреплена стрельчатая лапа 6, ниже плоскости резания которой предусмотрен клинообразный полоз 9. Грудь сошника в верхней части прямолинейна, а в нижней части закруглена по радиусу, равному радиусу дискового ножа 10, установленного впереди стойки с зазором 3-5 мм между наружным диаметром и передней кромкой груди сошника. На дисковом ноже установлены реборды 11, ограничивающие заглубление диска в почву и глубину хода сошника. Диск крепится к сошнику и стойке пластинами 13, 14. За семяпроводом установленызагортачи 7, которые крепятся к нижней части стрельчатой лапы. Клинообразный полоз имеет в задней части пятку 8 с углом раствора, обеспечивающим фиксацию семян в бороздке. Диск вращается в подшипниках 12. Стрельчатая лапа 6 установлена в выемке нижней части стойки и имеет закругленную переднюю рабочую поверхность, сопрягающуюся с криволинейной частью стойки. Загортачи 7, закрепленные к нижней части стрельчатой лапы, установлены таким образом, что их рабочие кромки располагаются за семяпроводом 2 с учетом отклонения на сдвиг почвы, предотвращающего закрытие бороздки до укладки семян. Их установка по глубине должная находиться на уровне дна борозды, образованной клинообразной пяткой 8. Тукопровод 3 располагается за загортачами и обеспечивает подачу удобрений на слой влажной почвы, образованный загортачами и закрывающий уложенные в бороздку семена. Вертикальный дисковый нож 10 обеспечивает снижение сопротивления сошнику в почве, предотвращает обволакивание стойки сошника растительными остатками и сохраняет устойчивость движения сошника по глубине благодаря наличию реборд, установленных на глубину заделки семян.

Сошник сеялки-культиватора работает следующим образом. При движении сошника вращающийся дисковый нож разрезает растительные остатки и верхний пласт почвы на глубину обработки, которая выдерживается постоянной благодаря ограничительным ребордам 11.Стрельчатая лапа 6 осуществляет рыхление почвы и подрезание сорняков на глубину заделки семян. Пятка 8 образует клинообразную бороздку для фиксированной укладки семян ниже плоскости резания стрельчатой лапы. Семена, поступающие по семяпроводу 2, укладываются на уплотненное ложе, причем, благодаря клинообразной форме бороздки, фиксируются вдоль рядка, не разбрасываясь по ширине. Такое фиксированное положение семян обеспечивает заданное расположение рядков или гнезд растений и позволяет вести обработку междурядий всходов с минимальной защитной зоной. Укладка семян на уплотненное ложе создает оптимальные условия для контакта семени с почвой, благодаря чему повышается возможность получения дружных всходов. Загортачи 7 захватывают влажный слой почвы, открытый стрельчатой лапой, и укрывают им семена. Таким образом, семена, уложенные во влажную почву, быстро прорастают и дают более высокий урожай. Удобрения, поступающие по тукопроводу 3, размещаются вдоль .рядка на влажном слое почвы, укрывающем семена, а сверху закрываются сухим слоем почвы, поступающим с верхних кромок стрельчатой лапы, и закрываются загортачами 5. Для обеспечения более плотного контакта семян с почвой за сошником необходимо выполнять прикатывание.

Упрощение конструкции и снижение тягового сопротивления обеспечивается комбинированным однодисковым сошником (рис. 2)

Комбинированный однодисковый сошник содержит установленный под углом к направлению движения вертикально расположенный плоский диск 1 на кронштейне 2, ось которого составляет угол 90°- с направлением на поводке 3, соединенным с рамой посевной секции (на рисунке не показана). С наружной стороны диска 1 закреплена реборда, 4, представляющая собой элемент в виде половины эллипсоиды вращения. На поводке 3 установлен частик 5. Реборда крепится к диску с помощью быстросъемных элементов 6. С внутренней стороны диска к нижней части кронштейна 2 закреплен неподвижный формирователь бороздки 7, представляющий собой клинообразный выступ в виде киля с заданными углами раствора бороздки. За формирователем бороздки 7 установлен семяпровод 8, который имеет в задней части срез. За семяпроводом смонтирован загортач 9, соединенный с поводком 10 опорно-прикатывающего колеса 11. К загортачу 9 и раме секции сеялки закреплен тукопровод 12, имеющий срез в нижней части. Высота тукопровода больше высоты установки семяпровода на величину необходимой прослойки между семенами и удобрениями. За тукопроподом 12 предусмотрен загортач 13 для укрытия удобрений верхним слоем почвы. Загортачи 9, 13 соединены с поводком болтами!4.

Комбинированный однодисковый сошник работает следующим образом. При движении сеялки по полю диск 1 разрезает почву и растительные остатки на глубину заделки семян. Это обеспечивается ограничительной ребордой 4, которая копирует рельеф поверхности поля без нарушения ее структуры благодаря эллипсоидной форме реборды. Налипшая почва удаляется с поверхности реборды чистиком 5. Диаметр реборды может изменяться в зависимости от необходимой глубины заделки семян с помощью сменных боковин 4 различного диаметра, которые фиксируются быстросъемными элементами 6. Кронштейн 2 закреплен на поводке 3. Это обеспечивает совпадение направления движения и силы тяги, сохраняет устойчивость движения сошника вдоль оси рядка. Семена, поступающие от высевающего аппарата, подаются по семяпроводу 8 на дно клиновидной бороздки, образованной формирователем 7. Загортач 9 захватывает влажный слой почвы со стенки бороздки и укрывает семена. Сверху на влажный слой почвы по тукопроводу 12 подаются удобрения, которые укрываются сверху почвой, захватываемой загортачем 13 с верхних слоев бороздки. Загортачи 9 и 13 закреплены к поводку 10, который может регулироваться на креплении к кронштейну 2, что позволяет изменять глубину захвата почвы загортачами по глубине. Кроме того, эта регулировка обеспечивает возможность изменения усилия давления опорно-прикатывающего колеса 11 на ось рядка, что повышает устойчивость хода сошника по глубине. Положение загортачей 9, 13 может такжерегулироваться с помощью болтов крепления 14.

Зарегистрирован в Федеральном институте промышленной собственности № 2001126467/13 (028150) от 28.09.2001 г. и № 2002123633/12 (025084) от 04.09.2002 г.
