Результат выполнения научно-исследовательской работы.

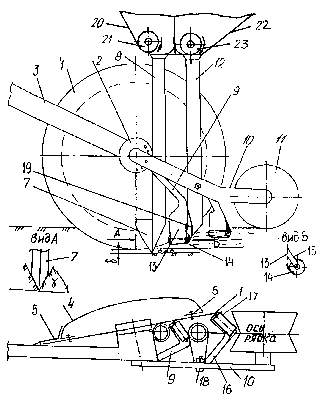

Комбинированный однодисковый сошник содержит установленный под угломbк направлению движения вертикально расположенный плоский диск 1 (см. рисунок) на кронштейне 2, ось диска 1 отклонена на угол 90°- к направлению движения. Поводок 3 соединен с рамой посевной секции (на рис. не показана). С наружной стороны диска 1 закреплена реборда 4, представляющая собой элемент в виде половины эллипсоида вращения. На поводке 3 закреплен чистик 5. Реборда крепится к диску с помощью быстросъемных элементов 6. С внутренней стороны диска к нижней части кронштейна 2 закреплен формирователь 7 бороздки для фиксированной укладки удобрений. Формирователь бороздки 7 представляет собой клинообразный выступ в виде киля с заданными углами. За формирователем 7 бороздки установлен тукопровод 8, который имеет в задней части срез, а его нижняя часть расположена на уровне дна бороздки, образованной диском 1. За тукопроводом 8 установлен загортач 9, который закреплен к кронштейну 2 и имеет регулировку по высоте. На кронштейне 2 крепится регулируемый поводок 10, к которому крепится опорно-прикатывающее колесо 11 и семяпровод 12. Нижняя часть загортача 9 имеет расширение 13, выполненное в виде лопаточки и опорно-прикатывающий ролик 14, который крепится к лопаточке 13 с помощью кронштейна 15. За семяпроводом 12 установлен загортач 16 с опорно-прикатывающим роликом 17. Загортач 16, семяпровод 12 с формирователем бороздки 19 крепятся к кронштейну 2 болтом 18, который позволяет изменять положение загортача. Над тукопроводом 8 установлен туковый ящик 20 с туковысевающим аппаратом 21, а над семяпроводом 12 размещен семенной ящик 22 с высевающим аппаратом 23 для семян.

Комбинированный однодисковый сошник работает следующим образом. При движении сеялки по полю диск 1 разрезает почву и растительные остатки на глубину заделки удобрений. Это обеспечивает ограничительная реборда 4, копирующая рельеф поверхности поля без нарушения ее структуры благодаря эллипсоидной форме. Налипшая почва удаляется с поверхности реборды частиком 5. Диаметр реборды может изменяться в зависимости от необходимой глубины заделки удобрений с помощью сменных элементов 4 различного диаметра, которые фиксируются быстросъемными элементами 6. Кронштейн 2 закреплен на поводке 3 и обеспечивает совпадение направления движения и силы тяги, что сохраняет устойчивость движения сошника вдоль оси рядка. Удобрения, поступающие от туковысевающего аппарата, подаются по тукопроводу 8 и укладываются на дно бороздки, образованной диском 1 и формирователем бороздки 7. Загортач 9 захватывает лопаточкой 13 влажный слой почвы, укрывает ею удобрения, а опорно-прикатывающий ролик 14 производит уплотнение почвы над удобрениями. Семенной формирователь 19 образует бороздку для фиксированной укладки семян с углами у стенок к горизонту. Поступающие по семяпроводу 12 семена укладываются на уплотненное дно бороздки и фиксируются вдоль оси рядка, что позволяет обеспечивать минимальную защитную зону при междурядной обработке. Лопаточка 16 захватывает влажный слой почвы и укрывает им семена. Опорно-прикатывающий ролик 17 уплотняет слой почвы над семенами, обеспечивая оптимальные условия для их роста и развития. Опорно-прикатывающее колесо 11 уплотняет верхний слой почвы и укрывает им высеянный рядок семян, что предотвращает иссушение нижних горизонтов почвы и обеспечивает благоприятные условия для роста и развития растений.

Применение разработанной конструкции сошника позволяет повысить полевую всхожесть семян до 95% и увеличить урожайность до 40%. При использовании сеялок с однодисковыми комбинированными сошниками снижение тягового сопротивления до 30%. Уменьшается расход топлива.

Зарегистрировано в Федеральном институте промышленной собственности №2004113800/12(014737) от 05.05.2004 г.

Получен положительный результат формальной экспертизы.
