Результат выполнения научно-исследовательской работы

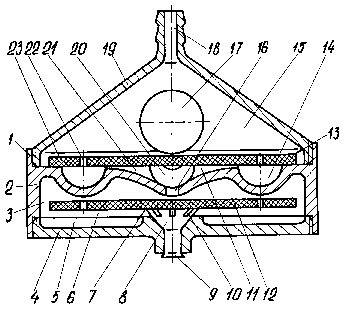

Капельница содержит корпус 2 (см. рисунок) с входом 1 и выходом 3. На внутренней поверхности входа выполнена сферическая защитная камера 20, расположенные соосно с ней отверстие 16 и каналы 21. Каналы имеют вид рассеченных по оси сопл Лаваля, расширяющиеся части которых обращены к сферической защитной камере. Над сферической защитной камерой, выпускным отверстием и каналами размещена снабженная возможностью перемещения и имеющая отверстия 22 мембрана 23. Капельница снабжена верхней резьбовой крышкой 19, поплавком 17, кольцевой камерой 14, дополнительной мембраной 12, нижней крышкой 4. Верхняя резьбовая крышка имеет впускное отверстие 18. Внутренняя полость резьбовой крышки выполнена конической. Поплавок в виде полого шара свободно размещен над мембраной 23. Кольцевая камера выполнена концентрично выпускному отверстию и сферической защитной камере по донной части входа корпуса. Кольцевая камера сообщена с сферической защитной камерой сужающимися частями каналов, выполненных в виде рассеченных по сои сопл Лаваля. Основная мембрана 23 и дополнительная мембрана 12 выполнены равновеликими и имеют идентичную конструкцию. Отверстия 22 в каждой мембране выполнены со смещением к кольцевой периферийной крышке 13. Нижняя резьбовая крышка имеет сливное отверстие 9. Впускное отверстие 18 верхней резьбовой крышки, выпускное отверстие 16 корпуса и сливное отверстие 9 в нижней резьбовой крышке выполнены соосными. В сливном отверстии нижней резьбовой крышки смонтирован сменный диффузор 8. Расширенной частью диффузор обращен в сторону дополнительной мембраны. Расширенная часть диффузора имеет кольцевую кромку 7, прерываемую радиально ориентированными прорезями 10. Глубина прорезей и высота диффузора находятся в соотношении 1:(3-8). Нижняя крышка снабжена сороуловителем 5 под дополнительной мембраной. Дополнительная мембрана размещена на выходе корпуса с возможностью перемещения. Кольцевая кромка диффузора сопряжена с тыльной стороной дополнительной мембраны.

Поплавок и основная мембрана в конической полости верхней резьбовой крышки образуют камеру 15 высокого давления. Размещенная над кольцевой камерой 14, сферической камерой 20 и каналами 21 основная мембрана 23 образуют полость 11 среднего давления. Расположенная над кольцевой кромкой 7 диффузора 8 дополнительная мембрана 12 образуют камеру 6 низкого давления. Расход воды капельницей определяется количеством и глубиной прорезей 10 сменного диффузора 8 и диаметром сливного отверстия 9.
