Результат выполнения научно-исследовательской работы.

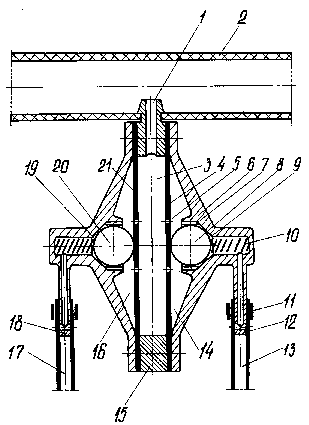

Водовыпуск капельного орошения включает полости эластичной диафрагмы гидроаккумулятора 6. Гидроаккумулятор установлен на трубопроводе 2 системы капельного орошения и гидравлически сообщен с трубопроводом 2 и посредством дифференциальных клапанов 8 и 20. Водоотводящие трубки 13 и 17 имеют запорные элементы в виде ниппельных наконечников 12 и18 с эластичными водоотводящими трубками 13 и 17. Водовыпуск снабжен дополнительной диафрагмой 21. Диафрагмы 4 и 21 сопряжены посредством корпуса 15. Корпус 15 имеет впускное отверстие 1, соединенное с трубопроводом 2 системы капельного орошения. Диафрагмы 4 и 21 с корпусом 15 в гидроаккумуляторе 2 образуют полость 3 высокого давления и полости 14 и 16 среднего давления. диафрагмы 4 и 21 имеют перепускные отверстия 5. Каждый из дифференциальных клапанов 8 и 20 образован подпружиненным упругим элементом 10 и шаровым элементом. Шаровый элемент клапана 8 (20) сопряжен с диафрагмой 4 (21) и седлом 9 (19). Седло 9 гидравлически соединено через ниппельный наконечник 12 с эластичной трубкой 13. Седло 19 гидравлически соединено через ниппельный наконечник 18 с эластичной трубкой 17. Водоотводящие трубки 13 и 17 на ниппельных наконечниках 12 и 18 зафиксированы зажимами 11. Каждое седло 9 (19) имеет радиальные ребра 7 для осевого перемещения шарового элемента клапанов 8 и 20.

Водовыпуск капельного орошения работает следующим образом. При подаче под давлением оросительной воды в трубопроводе 2 системы капельного орошение вода через впускные отверстия 1 поступает в полость высокого давления. при заполнении полости корпуса 15 эластичные диафрагмы 4 и 21 под воздействием гидравлического удара перемещаются в сторону боковых стенок гидроаккумулятора 7. Диафрагмами 4 и 21 шаровые элементы дифференциальных клапанов 8 и 20 перекрывают выпускные отверстия в седлах 9 и19. Шаровые элементы сжимают упругие элементы 10. При заполнении полости 3 высокого давления вода через перепускные отверстия 5 в диафрагмах 4 и 21 заполняет полости 14 и 16 среднего давления. При заполнении этих полостей давление воды выравнивается с давлением воды в полости 13 высокого давления. Диафрагмы 4 и 21 занимают исходное положение. Под действием упругих элементов 10 шаровые элементы клапанов 8 и 20 смещаются в сторону диафрагм 4 и 21, перекатываясь по ребрам 7. Смещение шарового элемента клапана 8 влево приводит к тому, что сжатая порция воды из полости 14 среднего давления впрыскивается в полость седла 19 и устремляется в ниппельный наконечник 12. Вода, преодолевая сопротивление, через эластичную трубку 13 подается к корням с.-х. культур. при падении давления воды в седле 9 шаровый элемент клапана 8 перекрывает доступ воды из полоти 14 в трубку 13. Этот импульс приводит к срабатыванию дифференциального клапана 20 и перепуску оросительной воды в водоотводящую эластичную трубку 17. Последовательное синхронное срабатывание дифференциальных клапанов 8 и 20 приводит к равномерному и строго дизированному водовыпуску оросительной воды независимо от перепадов давления в трубопроводе 3.

Подана заявка на изобретение.
