Результат выполнения научно-исследовательской работы.

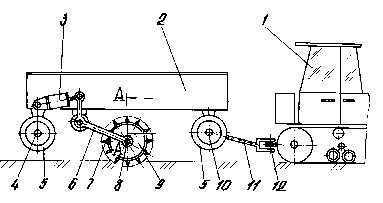

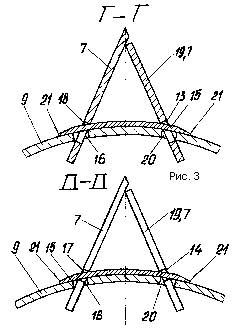

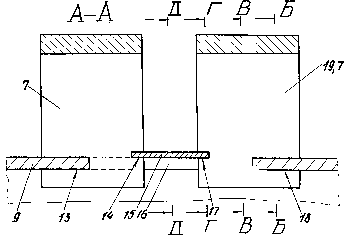

Посевной комбинированный агрегат содержит трактор 1 (см. рисунки), бункер 2 для семян и удобрений с высевающими аппаратами, семяпроводы и сошники 7. Сошник 7 выполнен в виде двух пересекающихся лопастей 19 с прорезями 18 и 13 и углом раствора меньше 90°. Сошники установлены рядами с равным угловым шагом на поверхности катка 9. Каток 9 посредством цапф 8 и подшипниковых опор смонтирован на попарно размещенных на раме бункера 2 двуплечих рычагов 6. Каждый сошник установлен на поверхности катка 9 с возможностью демонтажа посредством пазов 16 и 20, выполненных параллельно образующим поверхности катка. В рабочем положении сошников 1 прорези 18 и 13 лопастей 19 сопряжены с пазами 16 и 20 в цилиндрической стенке катка 9. Обе пары лопастей 19 зафиксированы в пазах 16 и 20 клином 15. Клин 15 размещен в уплотнительных пазах 17 и 14 лопастей 19 на внешней поверхности цилиндрической стенки катка 9.. Клин 15 снабжен заходными фасками 21.Основания силовых цилиндров 3 для привода катка 9 в рабочее положение размещены на раме бункера 2. Бункер смонтирован на переднем поворотном мосту 10 и заднем мосту 4 ходовой части агрегата. Передний мост 10 прицепом 11 связан с фаркопом 12 трактора 1. Пневматическими колесами 5 посевной комбинированный агрегат перемещается по полевым и шоссейным дорогам при поднятом в транспортное положение катке 9. Расширение функциональных возможностей посевного комбинированного агрегата обеспечивается тем, что он снабжен комплектами сменных сошников разной высоты.

Посевной комбинированный агрегат работает следующим образом. Бункер заполняют семенами одновидового состава или смесью семян различных кормовых культур. При транспортировке орудия гидроцилиндрами каток через двуплечие рычаги переводят в транспортное положение. Агрегат, включающий трактор и орудие на пневматических колесах, перемещают на сбитое пастбище или эрозионно-опасный участок с уничтоженной растительностью. При выполнении технологического процесса каток гидроцилиндрами переводят в рабочее положение. Для увеличения эффективности воздействия сошников на поверхность обрабатываемого массива полость катка заполняют жидким или твердым балластом. Активная сила от веса бункера, переднего и заднего мостов и масса катка при его качении существенно изменяют процесс взаимодействия периферийной кромки пересекающихся лопастей на верхний переуплотненный слой почвы или грунт на обесструктуренных массивах. При перемещении агрегата каждая лопасть сошника создает на поверхности засеваемого участка перпендикулярно направлению движения дискретные ложбины длиной равной левой и правой части кратного сошника и всех других в этом ряду. Боковая поверхность лопасти формирует ложбину, имеющую криволинейную поверхность, образованную направляющей в виде циклоиды и образующей в виде прямой линии. Одновременно с этим вал высевающих аппаратов, получающий привод от цапфы катка, выносит семена из бункера и семяпроводами подает на поверхность засеваемой полосы, шириной равной длине катка. Семена с поверхности полосы сошниками принудительно вдавливают в ложбины. Профиль боковой поверхности ложбин, обладающих тавтохронными свойствами, обеспечивают полное смещение семян трав и кустарников в приямок, находящийся на линии пересечения этих боковых поверхностей. Уплотненные стенки ложбин способствуют скатыванию водяных капель и концентрации влаги в нижней части ложбин. Это обеспечивает накопление достаточного количества влаги для прорастания семян и укоренения растений. Находящиеся на дне ложбины ростки травяных растений в меньшей степени подвержены вредоносному воздействию ветров и солнечных лучей.

Подана заявка на изобретение.
