Результат выполнения научно-исследовательской работы.

Электромеханический модулятор - устройство с электроприводом, позволяющее вращать лазерное зеркало со скоростью до 1000 об./сек и одновременно синхронизировать его положение с системой накачки лазера, посредством электронных схем.

Резонатор генератора ГОС-1001 образован двумя плоскопараллельными зеркалами и активным элементом между ними. Коэффициент отражения одного зеркала 100%, второго 20%. Для получения режима гигантского импульса используется модулятор добротности резонатора (показан схематично в виде вращающегося зеркала).

В эксперименте опробовано два типа оптических схем:

1) схема с поворотным 45° вращающимся зеркалом;

2) схема со 100% отражающим вращающимся зеркалом;

В первой схеме использовался Г-образный резонатор. Особенность такого резонатора в том, что система, вращающая зеркало, не нуждается в точном позиционировании. Каждое зеркало имеет две степени свободы. Четырех степеней свобод двух зеркал достаточно для юстировки резонатора. Для получения второй схемы удаляем из первой 100%-ное глухое зеркало, а вместо 45-градусного поворотного зеркала вставляем аналогичное по размерам 100%-ное отражающее.

В обоих случаях практически все время за период вращения зеркала резонатор разъюстирован. Именно поэтому в активном элементе при работающей накачке накапливается инверсия. Как только зеркало повернется так, чтобы резонатор оказался съюстированным, резко возрастает его добротность, что приводит к срыву инверсии т.е. к генерации гигантского импульса.

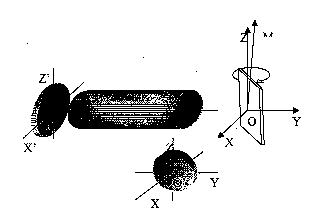

Схема резонатора с поворотным 100%-ным 45-градусным

вращающимся зеркалом

Схема резонатора со 100%-ным вращающимся зеркалом
