Результат выполнения научно-исследовательской работы.

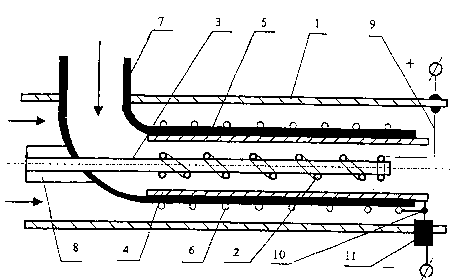

Устройство состоит из металлической трубы 1(см. рисунок), являющейся электродом, и осесимметрично установленного в ней с кольцевым зазором по отношению к ее внутренней поверхности электрода в виде пружины 2, закрепленной на стержне 3 из диэлектрического материала. Внутри кольцевого зазора установлен дополнительный электрод в виде металлической трубы 4, на боковой поверхности которой укреплена оболочка 5, выполненная из диэлектрического материала. На внешней боковой поверхности оболочки 5 установлен дополнительный электрод в виде пружины 6. Оболочка 5 соединена с патрубком 7 подачи раствора флокулянта. Стержень 3 жестко закреплен в опоре 8, установленной на патрубке 7. Труба 1 и пружина 2 соединены проводом 9 с одним полюсом источника постоянного тока, например плюсом. Дополнительные электроды 4 и 6 соединены проводом 10 с другим полюсом источника постоянного тока, в данном случае с минусом. Диэлектрическая пробка 11 отделяет провод 10 от противоположно заряженной трубы 1.

Устройство работает следующим образом. На провода 9 и 10 подается напряжение от источника постоянного тока. По трубе 1 подается очищаемая вода, а по патрубку 7 раствор катионного флокулянта. Так как поверхность дополнительного электрода 6, выполненного в виде пружины и присоединенного проводом 10 к отрицательному полюсу источника постоянного тока, многоменьше поверхности трубы 1, присоединенной к положительному полюсу источника постоянного тока, то очищаемая вода, а также частицы и капли дисперсной фазы быстро заряжаются избыточным отрицательным зарядом. Так как поверхность пружины 2, присоединенной к положительному полюсу источника постоянного тока, много меньше поверхности трубы дополнительного электрода 4, присоединенной к отрицательному полюсу источника постоянного тока, то молекулы и ионы катионного флокулянта быстро заряжаются избыточным положительным зарядом. На выходе из устройства противоположно заряженные молекулы и ионы катионного флокулянта, частиц и капель дисперсной фазы за счет сил электростатического притяжения притягиваются друг к другу, что способствует интенсивной и глубокой очистке воды от дисперсных включений. При применении анионных флокулянтов необходимо сменить полярность полюсов, к которым присоединяются провода 9 и 10. В этом случае дисперсные частицы и капли быстро заряжаются избыточным положительным зарядом, а молекулы и ионы анионного флокулянта избыточным отрицательным зарядом. Так как расход очищаемой воды значительно превышает расход раствора флокулянта, то очищаемую воду подают в кольцевой зазор между трубой 1 и дополнительным электродом 6, сечение которого значительно больше кольцевого зазора между пружиной 2 и дополнительным электродом 4, в который подают раствор флокулянта по патрубку 7.
