Результат выполнения научно-исследовательской работы.

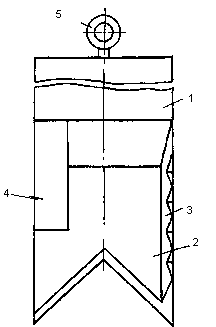

Рыхлитель ударно-поворотного действия соcтоит из корпуса 1(см. рисунок), выполненного в нижней части в виде пластины 2. По вертикальным краям пластины 2 например справа, на каждой из двух ее проти­воположных плоскостей перпендикулярно им ус­тановлен зубчатый нож 3, предназначенный для разрушения грунта, а слева установлено верти­кальное ребро 4, выполненное с наклонной вниз поверхностью, обеспечивающей поворот корпуса 1 вокруг вертикальной оси после погружения его вгрунт. Корпус 1 снабжен проушиной 5, предназ­наченной для соединения с подъемным тросом подъемника (не показаны). Пластина 2 выполнена в виде ласточкина хвоста.

Предлагаемый рыхлитель работает следующим образом.Рыхлитель, подвешенный на подъемном тросе, после подъема на необходимую высоту свободно сбрасывается на грунт. В результате пластина 2 с зубчатыми ножами 3 погружается в грунт, а в мо­мент погружения в него ребер 4 происходит поворот корпуса 1 вокруг вертикальной оси и скалывание грунта ножами 3 вокруг рыхлителя.

Преимуществом предлагаемого рыхлителя ударно-поворотного действия по сравнению с прототипом является повышение эффективности работы за счет дополнительного скалывающего воздействия вертикально расположенными зуб­чатыми ножами, поворачиваемыми вокруг верти­кальной оси при помощи ребер.
