Результат выполнения научно-исследовательской работы.

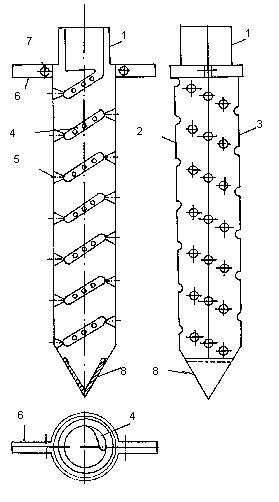

Инъектор состоит из разъемных штуцера 1 и частей 2 и 3 корпуса (см. рисунок). Внутри частей 2 и 3 корпуса предусмотрена винтовая канавка 4. Внутренняя полость канавки соединена с наружной поверхностью инъектора коническими отверстиями 5, причем диаметр отверстий 5 у внутренней полости канавки меньше, чем у наружной поверхности инъектора. Части 2 и 3 корпуса соединены хомутом 6, который имеет отверстия 7 для болтов и наконечником 8. Подготовка инъектора к работе заключается в соединении половинок корпуса с помощью хомута 6 и наконечника 8, а также подсоединении к поливному трубопроводу штуцера 1 с помощью шланга.

Инъектор работает следующим образом. Оператор системы капельного орошения погружает нажатием на хомут инъектор в почву. Длина инъектора должна быть равна глубине увлажнения всего корнеобитаемого слоя почвы. Вода из поливного трубопровода через штуцер 1 поступает в канавку 4. Под давлением воды в поливном трубопроводе и гравитационных сил вода перемещается по винтовой канавке. Это вызывает появление центробежных сил, которые выталкивают через конические отверстия 5 поливную воду. Конусность отверстий обеспечивает снижение скорости поступления воды в почву, её размыв и равномерное увлажнение корнеобитаемого слоя почвы. Кроме того, расширяющийся конус отверстия 5 предотвращает засорение водовыпуска фитопланктоном. Инъектор обеспечит равномерность распределения осадков в корнеобитаемом слое почвы весь поливной сезон.

Зарегистрировано в Федеральном институте промышленной собственности.
