Результат выполнения научно-исследовательской работы.

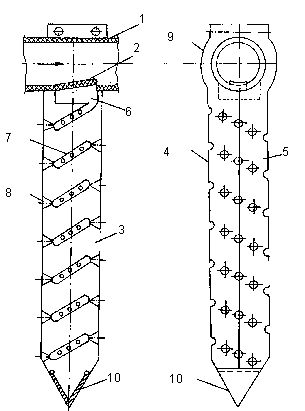

Дозатор- капельница включает поливной трубопровод 1(см. рисунок)и выполненный в нем упруго-эластичный клапан 2. На поливном трубопроводе смонтирован инъектор 3, состоящий из разъемного корпуса, выполненного из двух симметричных половин 4, 5. Под упруго-эластичным клапаном 2 в корпусе предусмотрена накопительная камера 6. В корпусе инъектора выполнен водопроводящий канал 7 в виде винтовой канавки с коническими отверстиями 8 на его поверхности, соединяющими винтовую канавку с наружной поверхностью корпуса, при этом диаметр отверстия, сопряженного с канавкой меньше, чем у наружной поверхности корпуса. Для монтажа инъектора на поливном трубопроводе в верхней части корпуса инъектора предусмотрен в нижней части - колпак-фиксатор 10.

Дозатор-капельница работает следующим образом. Перед началом полива инъектор монтируют на поливном трубопроводе и заглубляют в почву. Длина инъектора должна обеспечивать увлажнение корнеобитаемого слоя почвы на необходимую глубину. При включении подачи воды по поливному трубопроводу 1 давление (напор) в начале трубопровода будет больше, а в конце трубопровода меньше из-за гидравлических потерь.

Расход воды через клапан 2 может быть определен по уравнению:

q=··

где - коэффициент расхода; - площадь сечения; Н - напор над центром тяжести клапана;g-ускорение свободного падения.

Из уравнения видно, что при увеличении напора Н расход через клапан будет возрастать. Так как в трубопроводе 1 имеются гидравлические потери, то с увеличением длины трубопровода напор будет уменьшаться, что приведет к уменьшению расхода. Чтобы обеспечить равномерную подачу оросительной воды капельницами по всей длине трубопровода предусмотрены упруго-эластичные клапаны 2, которые при повышенном давлении в поливном трубопроводе 1 перекрывают отверстие и уменьшает расход, а при пониженном давлении клапаны приподнимаются, изменяя размер живого сечения отверстия, увеличивая этим расход поды. Таким образом,использование упруго-эластичного клапана 2 обеспечивает одинаковый расход всеми капельницами. Вода, поступающая под клапан 2, накапливается в камере 6 и из нее - по водопроводящему каналу 7 движется вниз по винтовой линии. При этом поток воды участвует в двух движениях: вращательном и поступательном вниз под действием сил тяжести, а вращательное движение вызывает центробежные силы, которые прижимают поток к периферии винтовой канавки и выталкивают воду через конические отверстия 8. При этом происходит равномерное увлажнение всего корнеобитаемого слоя как по площади, так и по глубине. Так как диаметр выходного отверстия 8 больше, чем диаметр входного отверстия, то скорость потока будет уменьшаться, что предотвращает размыв почвы в зоне инъектора. Этим обеспечивают равномерное увлажнение и, в конечном итоге, обеспечивается повышение урожайности сельскохозяйственных культур, а также снижение поливных норм.

Зарегистрировано в Федеральном институте промышленной собственности.

Приоритетная справка №2004107750/13(008119) от 15.03.2004 г.
