Результат выполнения научно-исследовательской работы.

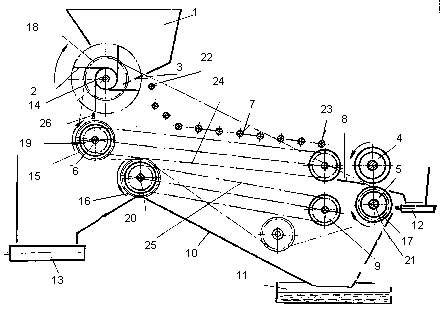

Выделитель семян из плодов бахчевых культур содержит камеру и смонтированные на её стенках и основании приемный бункер 1 (см. рисунок), измельчающий барабан 2, пальцевое подбарабанье 3, приспособление для выделения сока из мякоти плодов в виде встречно вращающихся приводных вальцов 4 и 5. транспортер 6 для подачи измельченной массы к протирочному решету 7, промежуточный лоток 8, транспортер 9 выноса семян, наклонный поддон 10 для стока сока и схода мякоти переработанных плодов, емкость 11 для сока, транспортер 12 отходов и транспортер 13 семян. Вал 14 измельчающего барабана 2 через эластичную муфту соединен с валом электродвигателя (установленная мощность 7,5 к8т, частота вращения 16 с ^-1 (960 об/мин.), напряжение 380В. частота 50 Гц). На консольной части вала 14 измельчающего барабана 2 размещена ведущая спаренная звездочка 15 с шагом 15,385 мм. Ведущая звездочка 15 вала 14 барабана 2 посредством двухрядной цепной передачи соединена с аналогичными звездочками 16, 17 и 18 соответственно на ведущих валах 19, 20 и 21 транспортера 6, транспортера 9 и нижнего вальца 5 приспособления для выделения сока. Направления вращения ведущих валов 14, 19, 20 и 21 показано стрелками. Протирочное решето 7 выполнено из последовательно установленных стальных прутков диаметром 12-16 мм. Прутки по длине решета 7 установлены с равньм шагом или с уменьшением шага между смежными прутками в сторону промежуточного лотка 8. Протирочное решето 7 крайними прутками 22 и 23 сопряжено с пальцевым подбарабаньем 3 и промежуточным лотком 8. Смонтированные год решетом 7 транспортер 6 для подачи измельченной массы и установленный под ним транспортер 9 выноса семян имеют разные углы наклонов к горизонту и линейные скорости ведущих ветвей 24 и 25. Установленный в нижней части камеры под ярусно размещенными узлами - решетом 7 и транспортерами 6 и 9 - поддон 10 для стока сока и схода мякоти выполнен двускатным. Измельчающий барабан 2 в виде набора вырезных дисковых ножей снабжен отбойной плитой 26. Плита 26 установлена над ведущим валом 19 транспор­тера 6 для подачи измельченной массы.

Выделитель семян изплодов бахчевых культур работает следующим образом. Вымытые плоды, например арбуза, подают вручную в приемный бункер 1. При включенном электродвигателе путем нажатия на кнопку"пуск"поста магнитного пускателя ножам измельчающего барабана 2 придается требуемая частота вращения. Резание плода на дольки ножами барабана 2 производится на пальцевом подбарабанье 3. Разрезанные доли падают на ветвь транспортера 6. Отбойная плита 26 очищает ножи измельчающего барабана 2 от нависших кусков. Отрезанные от круглого плода шаровые слои и шаровые сегменты элементами бесконечной ветви транспортера 6 транспортируются в полость протирочного решета 7. Прутками решета 7 от мякоти арбуза (дыни, тыквы и т.д.) отделяются семена с мезгой. Жидкая и студенистая масса проваливается через элементы транспортера 6 и поступает на ячейки транспортера 9. Через ячейки транспортера свободно стекает сок и студенистая масса. Корки арбуза с мякотью в дольках в зазор между последним прутком 23 и верхним элементом транспортера 6 поступают на промежуточный лоток 8. С лотка 8 масса захватывается ведомым приводным вальцом 4 и направляется в межвальцовое пространство паты вальцов 4 и 5. Мякоть сдавливается вальцами 4 и 5. Сок из мякоти поступает по стенке камеры в емкость 11. Выжатая мякоть транспортером 12 выводится из полости камеры за её пределы и выгружается в кузов тракторной тележки для отвоза в кормоцех. За счет разницы скоростей и уменьшающегося зазора между ведущими ветвями транспортеров 6 и 9 элементами бесконечной ветви транспортера б и ячейками бесконечной ветви транспортера 9 семена интенсивно перетираются из мезги. Ячейками транспортера 9 семена сбрасываются на крутую грань поддона 10. Направленные поддоном 10 семена арбузов транспортером 13 перемещаются в емкость с водой для смыва слизи.

Таким образом, постановка транспортеров 6 и 9 под разными углами к горизонту, отбойной плиты 26 над ведущим валом транспортера 6 и прутьев протирочного решета 7 от пальцевого подбарабанья 3 до лотка 8 обеспечили полное выделение семян из мякоти с минимально механическим травмированием. Исключение забивания разрезанными дольками арбуза и других плодов бахчевых культур способствовали непрерывному выполнению технологического процесса и повышению производительности устройства по сравнению с базовым объектом на60-70%при тех же энергозатратах.
