Результат выполнения конструкторской разработки.

У известных аналогов данного узла примыкания недостатком является ненадежное закрепление кровельного ковра и защитного фартука к стене. Под воздействием ветровых и механических нагрузок происходит постепенное расшатывание элементов крепления и в дальнейшем отставание кровельного ковра от кирпичных стен, что открывает доступ влаги в кровельные слои.

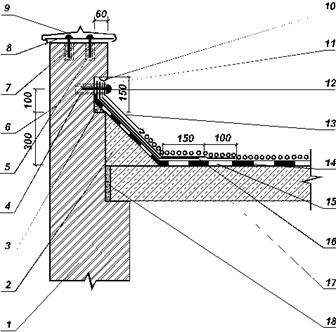

На рисунке показано примыкание кровельного ковра к кирпичной стене.

Примыкание состоит из кирпичной стены 1, набетонки 2, штрабы в стене 3, отверстия 4, отверстий 5, пластмассовых втулок 6, кровельных саморезов 7, металлического костыля 8, защитного фартука 9, тиоколовой кровельной мастики 10, металлической шайбы 11, кровельного самореза 12, защитного фартука 13, дополнительных гидроизоляционных слоев 14, основных гидроизоляционных слоев 15,защитного слоя кровли 16, плиты покрытия 17 и цементного раствора 18.

Примыкание выполнятся следующим образом.

Зазор между плитой покрытия 17 и кирпичной стеной 1 заделывают цементным раствором 18 марки 100. В месте примыкания устраивают набетонку 2 из легкого бетона класса В10 высотой 300 мм с уклоном 45 ⁰. В кирпичной стене во время ее кладки выполняется штраба 3 на высоте 300 мм от верха плит покрытий, высотой 150мм и глубиной 60 мм. В нижней части штрабы устраивается отмазка под углом 45 ⁰ из цементного раствора 18. Устраиваются основные гидроизоляционные слои 15 и дополнительные гидроизоляционные слои 14, в том числе и по набетонке и по вертикальной части штрабы. Просверливаются отверстия 4 в штрабе диаметром 10 мм и глубиной 80 мм с шагом 500 мм. В эти отверстия вставляются пластмассовые втулки 6, а на кровельные саморезы 12 надеваются металлические шайбы 11, устанавливается металлический фартук 13 из оцинкованной кровельной стали с просверленными отверстиями и саморезы закручиваются в отверстия, притягивая кровельный ковер и защитный фартук к кирпичной стене. Верх кровельного ковра заделывается тиоколовой кровельной мастикой 10. На верху кирпичной стены просверливаются по два отверстия 5 диаметром 8 мм и глубиной 60 мм с шагом 500мм. В них вставляются пластмассовые втулки 6 и с помощью кровельных саморезов 7 прикручивается металлический костыль 8. Затем устанавливается защитный фартук 9

Узел примыкания кровельного ковра к кирпичной стене
