Результат выполнения конструкторской разработки.

У известных аналогов данного примыкания недостатком является ненадежное закрепление кровельного ковра к панельным парапетным стенам. Под воздействием ветровых и механических нагрузок происходит постепенное расшатывание элементов крепления и в дальнейшем отставание гидроизоляционных слоев от панельных стен, что открывает доступ влаги в кровельные слои.

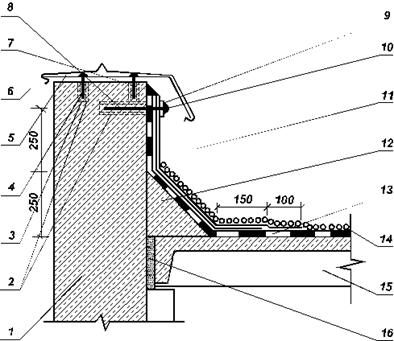

На рисунке показано примыкание гидроизоляционных слоев к панельным парапетным стенам.

Примыкание состоит из панельной парапетной стены 1, отверстий 2 в панельной стене, пластмассовых втулок 3, кровельных саморезов 4, металлического костыля 5, защитного фартука 6, тиоколовой кровельной мастики 7, пластмассовой втулки 8, металлической шайбы 9, кровельного самореза 10, двух дополнительных гидроизоляционных слоев 11, набетонки 12, основных гидроизоляционных слоев 13, защитного слоя кровли 14, плит покрытия 15, цементного раствора 16.

Примыкание выполняют следующим образом.

Зазор между панельной стеной 1 и плитой покрытия 15 заделывают цементным раствором 16. Затем в месте примыкания кровельного ковра выполняют набетонку 12 из легкого бетона высотой 250 мм под углом 45 ⁰. Наклеивают по набетонке и выше на высоту 100 мм основные гидроизоляционные слои 13 и два дополнительных гидроизоляционных слоя 11. Выполняют защитный слой кровли 14 из гравия фракции 40-50 мм, втапливая его в битумную мастику. После этого на внутренней стороне панельной стены на высоте 300 мм от верха кровельного ковра просверливают отверстия 2 диаметром 10 мм и глубиной 80 мм с шагом 600 мм. Сверху края гидроизоляционных слоев заделывают тиоколовой кровельной мастикой 7. В отверстия вставляются пластмассовые втулки 8. На кровельные саморезы 10 надеваются металлические шайбы 9, и они вкручиваются в отверстия, закрепляя гидроизоляционные слои к стене. Затем к верхней части стены просверливают 2-3 отверстия 2 диаметром 10 мм и глубиной 80 мм с шагом 500 мм. В эти отверстия вставляют пластмассовые втулки 3, устанавливают металлические костыли 5 с заранее просверленными отверстиями и прикручивают их кровельными саморезами 4. Затем устанавливают защитный фартук 6 из оцинкованной кровельной стали.

Примыкание гидроизоляционных слоев к панельной парапетной стене
