Результат выполнения конструкторской разработки.

У известных аналогов данного примыкания недостатком является ненадежное закрепление гидроизоляционных слоев кровли к чаше воронки, которая, как правило, устанавливается не на проектной отметке. В этом месте появляется перепад высот и под действием быстро стекающих вод и наружных температур происходит образование трещин в этом месте, что открывает доступ влаги в кровельные слои.

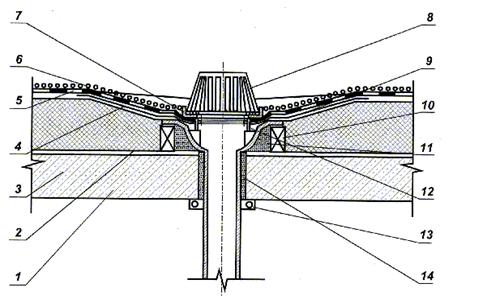

На рисунке показан узел примыкания кровельного ковра к водосточной воронке.

Он состоит из плит покрытий 1, пароизоляционного слоя 2, теплоизоляционного слоя 3, дополнительных гидроизоляционных слоев 4, основных гидроизоляционных слоев 5, защитного слоя 6, кольца водосточной воронки 7, колпака воронки 8, чаши водосточной воронки 9, деревянной рамки 10, цементно-песчаного раствора 11, прижимных болтов 12, зажимного хомута 13 и зачеканки из цементного раствора 14.

Узел примыкания выполняется следующим образом.

В плите покрытия 1 проделывается отверстие необходимого диаметра. Устанавливается деревянная рамка 10 из брусков на проектную высоту. Затем укладывается цементный раствор 11 внутри рамки и устанавливается на раствор и деревянную рамку чаша водосточной воронки 9, выполняется пароизоляционный слой 2 и теплоизоляционный слой 3 кровли, с уклоном не менее 5% на площади 0,5 м вокруг воронки. Наклеиваются два основных гидроизоляционных слоя 5 из битумно-полимерных рулонных материалов и два дополнительных гидроизоляционных слоя 4 на чашу водосточной воронки. Выполняется защитный слой 6 кровли. Затем укладывается верхняя часть водосточной воронки 7 и прикручивается болтами 12 к чаше воронки 9. Устанавливается колпак воронки 8. До установки чаши воронки зазор между нею и плитой заделывается цементным раствором 14. после этого водосточная воронка снизу плиты покрытия закрепляется зажимным хомутом 13.

Узел примыкания кровельного ковра к водосточной воронке
