Инновации бизнесу. Узел примыкания гидроизоляционных слоев к вентиляционному блоку

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

50-029-04

Наименование проекта

Узел примыкания гидроизоляционных слоев к вентиляционному блоку

Назначение

Повышение надежности и долговечности рулонных кровель.

Рекомендуемая область применения

Устройство и ремонт рулонных кровель жилых, общественных и промышленных зданий.

Описание

Результат выполнения конструкторской разработки.

У известных аналогов данного узла недостатком является ненадежное закрепление кровельного ковра и металлического фартука к вентиляционному блоку. Под воздействием ветровых и механических воздействий происходит постепенное расшатывание элементов крепления и в дальнейшем отставание гидроизоляционных слоев от вентиляционного блока, а это открывает доступ влаги в кровельные слои.

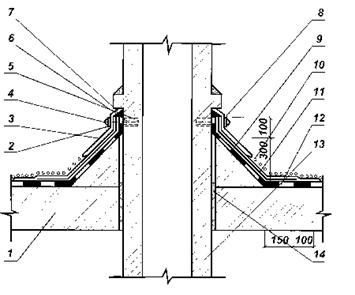

На рисунке показан узел примыкания гидроизоляционных слоев к вентиляционному блоку.

Он состоит из плит покрытий 1, резиновой шайбы 2, кровельного фартука 3, кровельного самореза 4, отверстий 5, пластмассовых втулок 6, тиоколовой кровельной мастики 7, металлической полосы 8, набетонки 9, защитного слоя кровли 10, дополнительных гидроизоляционных слоев 11,основных гидроизоляционных слоев 12, вентиляционного блока 13 и минераловатной плиты 14.

Узел выполняется следующим образом.

Зазор между плитой покрытия и вентиляционным блоком заделывается минераловатной плитой 14. Вокруг вентиляционного блока 13 на плитах покрытия 1 выполняется набетонка 9 из легкого бетона класса В10 высотой 300 мм и с уклоном 45 ⁰. Затем наклеиваются основные гидроизоляционные слои 12 на высоту 100 мм выше набетонки и далее дополнительные два гидроизоляционных слоя 11. Устраивается защитный слой кровли 10 из гравия фракции 40-50 мм. После этого через кровельный ковер просверливают в вентиляционном блоке отверстия 5 диаметром 10 мм и длиной 90 мм через 500 мм. Вставляются в эти отверстия пластмассовые втулки 6 диаметром 10 мм. Затем устанавливается металлическая полоса 8 сечением 40х4 мм с просверленными заранее отверстиями, приставляется кровельный фартук 3 из оцинкованной стали также с просверленными отверстиями. На кровельные саморезы 4 надеваются резиновые шайбы 2 и вкручиваются в пластмассовые втулки, прижимая металлические детали и кровельный ковер к вентиляционному блоку. Верх гидроизоляционных слоев заделывается тиоколовой кровельной мастикой 7.
