Результат выполнения конструкторской разработки.

У известных аналогов данного узла недостатком является ненадежное закрепление кровельного ковра и металлического фартука к панельной стене. Под воздействием ветровых и механических нагрузок происходит постепенное расшатывание элементов крепления и в дальнейшем отставание кровельного ковра от кирпичных стен, а это открывает доступ талых и дождевых вод в кровельные слои.

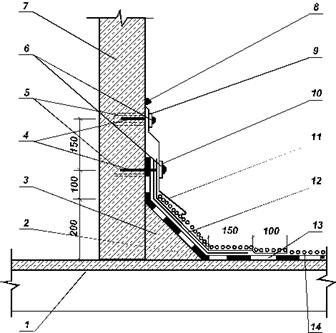

На рисунке показан узел примыкания кровельного ковра к панельным и блочным стенам.

Он состоит из плит покрытия 1, огрунтовочного слоя 2, набетонки 3, пластмассовых втулок 4, отверстий в стене 5, кровельных саморезов 6, стены на крыше 7, гидроизоляционной мастики 8, резиновой шайбы 9, металлической полосы 10, фартука из оцинкованной стали 11, дополнительных слоев гидроизоляционного ковра 12, основного гидроизоляционного ковра 13 и защитного слоя кровли 14.

Узел выполняется следующим образом.

В месте примыкания кровли по плитам покрытия 1 выполняется набетонка 3 из легкого бетона класса В10 на высоту 200 мм. Выполняется огрунтовочный слой 2. Затем наклеиваются два слоя основного ковра 13 из техноэласта и два дополнительных слоя 12 ковра, заводя их на стену, на высоту 400 мм. После этого просверливаются два ряда отверстий 5 диаметром 10 мм, первый ряд на высоте 350 мм, а второй на высоте 500 мм. В отверстия вставляются пластмассовые втулки 4 диаметром 10 мм и длиной 70 мм. Устанавливается защитный фартук 11 из оцинкованной стали. На верхний саморез 6 надевается резиновая шайба 9, и он вкручивается во втулку, закрепляя защитный фартук 11. Нижний саморез 6 проходит через отверстие в металлической полосе 10 и также вкручивается во втулку, прижимая фартук и гидроизоляционные слои к стене 7. Затем заделывается стык фартука к стене гидроизоляционной мастикой БМК-200.

Узел примыкания кровельного ковра к панельной стене
