Результат выполнения конструкторской разработки.

У известных аналогов данного примыкания недостатком является ненадежное закрепление кровельного ковра у вытяжной трубы. Под воздействием ветровых и механических нагрузок происходит постепенное отрывание кровельного ковра от вытяжной трубы, а это открывает доступ влаги в кровельные слои.

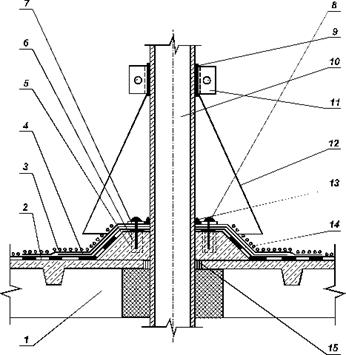

На рисунке показано примыкание кровельного ковра к вытяжной трубе.

Примыкание состоит из плит покрытий 1, основных слоев 2, защитного слоя 3, дополнительных слоев кровельного ковра 4, отверстий 5, пластмассовых втулок 6, металлического полукруга 7, кровельных саморезов 8, уплотняющей прокладки 9, вытяжной трубы 10, зажимного полухомута 11, зонта 12, герметизирующей мастики 13, набетонки 14 и уплотнительной прокладки 15.

Примыкание выполняется следующим образом.

Зазор между плитой покрытия 1 и вытяжной трубой 10 заполняется уплотнительной прокладкой 15, выполняется набетонка 14 из легкого бетона класса В7,5 высотой 250 мм с уклоном 45 ⁰ и горизонтальной поверхностью сверху шириной 100 мм. Затем наклеиваются основные слои 2 кровельного ковра, дополнительные слои 4 с заведением их на горизонтальную поверхность. Выполняется защитный слой 3 из гравия фракции 40-50 мм, втопленного в битумную мастику. После этого на горизонтальной поверхности набетонки просверливается шесть отверстий 5 диаметром 8 мм и глубиной 80 мм. Вставляются в них пластмассовые втулки 6 и укладываются два металлических полукруга 7 с просверленными отверстиями. В эти отверстия закручиваются кровельные саморезы 8, притягивая кровельный ковер к набетонке. Зазор между кровельным ковром и вытяжной трубой заделывается герметизирующей мастикой 13. Устанавливается металлический зонт 12, укладывается прокладка из резины 9 и зонт притягивается к вытяжной трубе на проектной высоте с помощью зажимных полухомутов 11.

Примыкание кровельного ковра к вытяжной трубе
