Результат выполнения конструкторской разработки.

У известных аналогов данного примыкания недостатком является ненадежное закрепление кровельного ковра и защитного фартука к панельной стене. Под воздействием ветровых и механических нагрузок происходит постепенное расшатывание элементов крепления и в дальнейшем отставание кровельного ковра и защитного фартука от панельной стены, что открывает доступ влаги в кровельные слои.

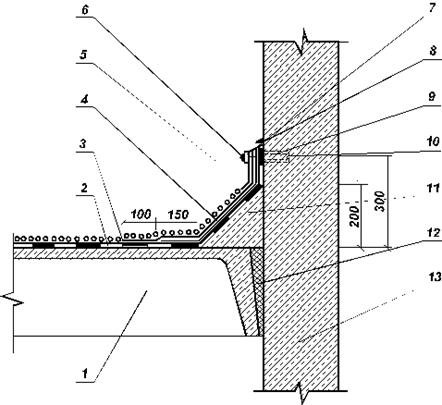

На рисунке показан узел примыкания кровельного ковра к панельной стене высотой более 700 мм.

Он состоит из плит покрытия 1, основных слоев 2, защитного слоя 3, дополнительных слоев 4, защитного фартука 5, кровельных саморезов 6, металлической полосы 7, тиоколовой кровельной мастики 8, пластмассовых втулок 9, отверстий 10, набетонки 11, минеральной ваты 12 и панельной стены 13.

Узел примыкания выполняется следующим образом.

Зазор между плитами покрытий 1 и панельной стеной 13 заделывается минеральной ватой 12. После устройства нижележащих кровельных слоев наклеивают основные слои 2 кровельного ковра, два дополнительных слоя 4 и защитный слой 3 кровли. Выполняют набетонку 11 из легкого бетона класса В7,5 на высоту 200 мм от верха кровли с уклоном 45 ⁰. Слои кровли наклеивают по набетонке и по панельной стене на высоту 100 мм от верха набетонки. Затем просверливают отверстия 10 диаметром 8 мм и глубиной 80 мм с шагом 500 мм. В отверстия вставляют пластмассовые втулки 9, устанавливают защитный фартук 5 из оцинкованной кровельной стали, прикладывают металлическую полосу 7 сечением 40х4мм заранее оцинкованную и с просверленными отверстиями. Вставляют в отверстия в металлической полосе кровельные саморезы 6 и закручивают их в отверстия, притягивая кровельные слои и защитный фартук к панельной стене. Верх кровельных слоев заделывается тиоколовой кровельной мастикой 8.

Узел примыкания кровельного ковра к панельной стене высотой более 700 мм
