Результат выполнения конструкторской разработки.

У известных аналогов данного примыкания недостатком является ненадежное закрепление кровельного ковра и защитного фартука к панельной стене. Под воздействием ветровых и механических нагрузок происходит постепенное расшатывание элементов крепления и в дальнейшем отставание кровельного ковра от панельной стены, а это открывает доступ влаги в кровельные слои.

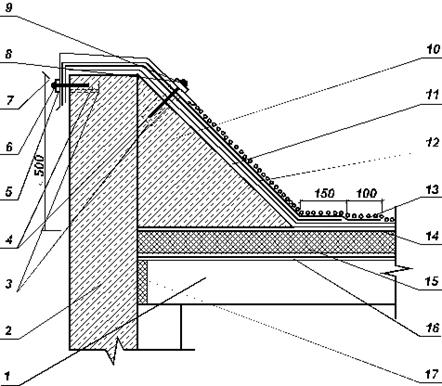

На рисунке показано примыкание кровельного ковра к панельной стене.

Оно состоит из плит покрытий 1, панельной стены 2, отверстий 3, пластмассовых втулок 4, металлической шайбы 5, кровельного самореза 6, защитного фартука 7, кровельного самореза 8, уплотнительной шайбы 9, набетонки 10, основных слоев 11, дополнительных слоев 12, защитного слоя 13, цементной стяжки 14, теплоизоляционного слоя 15, пароизоляции 16 и минеральной ваты 17.

Примыкание выполняется следующим образом. Зазор между плитой покрытия 1 и панельной стеной 2 заделывается минеральной ватой 17. Выполняются пароизоляционный слой 16 и теплоизоляционный слой 15. Устраивается выравнивающая цементная стяжка 14 из раствора марки 100 толщиной 20-30 мм. Выполняется набетонка 10 из легкого бетона класса В7,5 высотой до верха панельной стены и с уклоном 45 ⁰. Затем наклеиваются основные 11, дополнительные слои кровли 12 и выполняется защитный слой 13 кровли из гравия фракции 40-50 мм. Просверливаются отверстия 3 диаметром 8 мм и глубиной 80 мм с шагом 500 мм, устанавливаются пластмассовые втулки 4 и защитный фартук 7. С внешней стороны на кровельные саморезы 6 надеваются уплотнительные шайбы 5, а с внутренней стороны на кровельные саморезы 8 надеваются уплотнительные шайбы 9 и саморезы закручиваются в отверстия, притягивая защитный фартук и кровельные слои к панельной стене.

Примыкание кровельного ковра к панельной стене
