Результат выполнения конструкторской разработки.

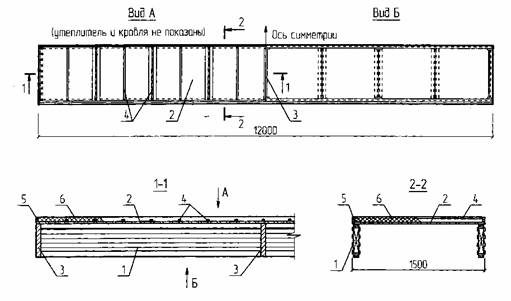

Клеефанерная плита состоит из двух деревометаллических ребер 1 с постоянной высотой поперечного сечения, которое вместе с приклеенной к ним фанерной обшивкой 2 образуют «П- образное» сечение. Неизменяемость поперечного сечения плиты обеспечивается диафрагмами жесткости 3, которые поставлены по концам и в середине пролета. Торцы поперечных вспомогательных ребер 4 соединены в зубчатый шип с обрамляющими элементами 5, которые как и поперечные ребра, также приклеены к фанерной обшивке. Клеевые соединения выполнены при помощи гвоздевого прижима, что повышает огнестойкость конструкции.

Деревометаллические ребра 1 коробчатого поперечного сечения состоят из брусчатых деревянных верхнего и нижнего поясов, вертикальных ребер жесткости стенок из металлических профилированных листов. Соединение профлиста с деревянными элементами ребер выполнено на гвоздях. Шаг и диаметр гвоздей определяется расчетом в зависимости от значения действующей нагрузки. Сопряжение ребер жесткости с поясами осуществлено при помощи самозаклинивающихся зубчатых соединений.

В качестве утеплителей 6 используются заливочные пенопласты, вспениваемые в полости плиты. Перед вспениванием заливочной композиции на дне формы выстилается слой рубероида и слой стеклоткани. Стеклоткань обеспечивает достаточную прочность пенопласта на действие монтажной нагрузки при его плотности 0,5 кн/см ³.

Транспортировка плит к месту возведения строительных объектов возможна обычным транспортом. Монтаж покрытия зданий и сооружений может осуществляться с использованием механизмов грузоподъемностью 3-5 т.

Применение разработанных плит с деревометаллическими ребрами в сравнении с традиционным решением покрытия из стропильных балок и ограждающих элементов позволяет снизить расход древесины на 17-20%, расход фанеры на 40-60%, сократить сроки монтажа строительства в 2- 3,5 раза.
