Номер

47-029-04

Наименование проекта

Блок-схема устройства для управления системой навозоудаления

Назначение

Механизированное удаление навоза на животноводческих помещениях

Рекомендуемая область применения

Животноводческие фермы и комплексы по содержанию животных

Описание

Результат выполнения научно-технической разработки.

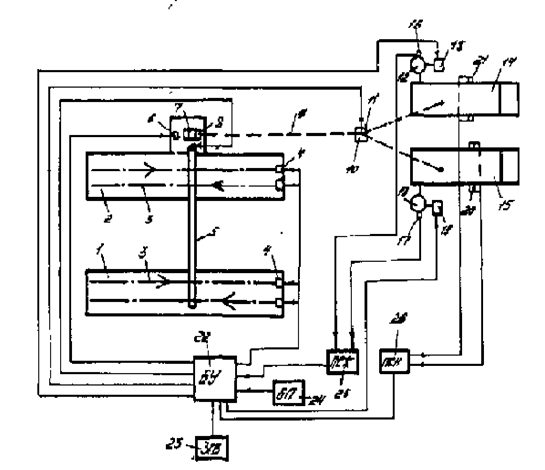

Предложено от 2-х коровников механизировать удаление навоза одним насосом по трубопроводу в навозохранилище. На рисунке представлена система удаления навоза. Она состоит из животноводческих зданий 1,2, скреперных установок 3, приводной станции 4, скребкового транспортера 5, гидроприводной станции 6, приемного устройства 7, насоса 8, навозопровода 9, колодца 10, электрозадвижки 11, жижесборников 12, 13, навозохранилищ 14, 15, указателей уровня жидкости 16, 17, насосов 18, 19, указателей уровня навоза 20, 21, блока управления 22, задатчика режима времени 23, блока питания 24, приемника сигналов от указателей уровня жидкости 25, приемника сигналов от указателей уровня навоза 26.

Принцип работы: вначале включается поршневой насос 8, затем включается транспортер 5 и после этого включают скреперные установки 3. Твердая и жидкая фракции поступают в насос, который подает их в навозопровод и далее через распределительный колодец 10 в одно хранилище. Твердая фракция оседает в хранилище 14, а жидкая поступает в жижесборник 12. При наполнении жижесборника срабатывает указатель уровня жидкости 16, поступает сигнал на блок управления 25 и происходит отключение механизмов. После откачки жидкости из жижесборника 12, механизмы вновь можно включать в работу.
