Результат выполнения технологической разработки.

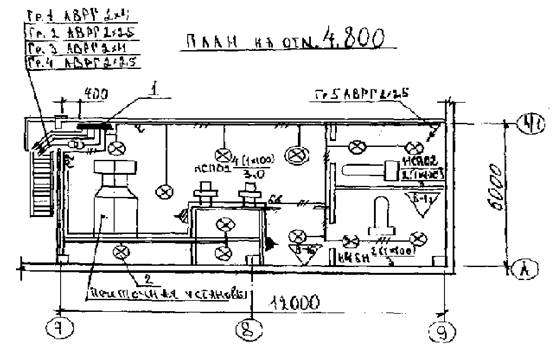

На рисунке представлен фрагмент плана ремонтной мастерской с расположением оборудования: электрический щиток 1, светильник 2, провода и др.

Электроснабжение мастерской предусмотрено по 2-м кабельным вводам (силовому и осветительному) от наружных сетей на напряжение 380/220 В с заземленной нейтралью.

Учет электроэнергии предусмотрен электросчетчиками, установленными на вводах в здании мастерской.

Компенсация реактивной мощности осуществляется путем установки статических конденсаторов на силовом вводе.

Силовыми электроприемниками мастерской являются электродвигатели и потребители с нагревательными элементами технологического и сантехнического оборудования.

Для распределения энергии к электроприемникам в производственных помещениях и электрощитовой установлены силовые распределительные шкафы типа ШРС с предохранителями НПН2 и ПН2.

В качестве защитной и пусковой аппаратуры предусмотрены магнитные пускатели и кнопочные посты. Подключение передвижных электроприемников предусмотрено от силовых ящиков со штепсельными разъемами серии ЯВШ. Краны подвесные и электроталь подключают к сети через ящики с рубильниками типа ЯРП.

Расперделительная сеть выполнена кабелем марки АВРГ, проложенного на скобах, по лотку и проводам АПВ в полиэтиленовых и виниплостовых трубах.

В помещениях предусмотрено рабочее освещение (общее и местное) и переносное. Общее рабочее освещение предусмотрено светильниками с лампами накаливания и люминисцентными лампами.

В производственных помещениях установили светильники ПВЛМ-Д, ЛСПО2, НСПО9, НЧБН, в осмотровых канавах - ПВЛП, в бытовых помещениях НСПО3, ЛСПО 2, НСПО 2.

Осветительные щитки приняты ОЩВ-6 и ОЩВ-12 с автоматическими выключателями АЗ161.

Групповые осветительные сети выполнены кабелем АВРГ, проложенного на скобах, по лотку, на тросе.

Для зануления использовали нулевую жилу кабелей и проводов.
