Описание к ИЛ № 42-025-04

Данная работа является результатом выполнения технологической разработки.

Предназначен для доработки цеолитсодержащих пород (ЦСП) с целью получения минеральной добавки в корм сельскохозяйственным животным. Цех располагается в существующем складе для хранения минеральных удобрений, находящийся на территории предприятия «Сельхозхимия». Производительность цеха по готовой продукции - б тонн в смену. Годовая производительность -1500 тонн.

Сырьё (цеолитсодержащие породы) доставляется в цех самосвальным транспортом. Цех занимает часть существующего склада минеральных удобрений. Часть здания подлежит реконструкции и установке в нём необходимого оборудования согласно данного проекта.

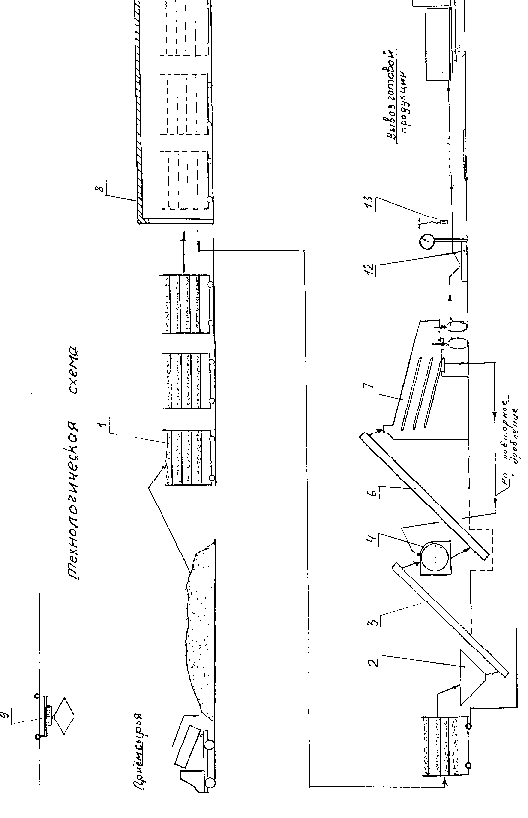

Цех (см. рисунок) состоит из двух отделений: сырьевого отделения и отделения доработки ЦСП. Размеры кусков для сушки должны быть не более 110 мм. Для дробления используется трактор-бульдозер, который раздавливает крупные куски гусеницами. В отделение доработки ЦСП подаётся из сырьевого отделения мостовым краном и выгружается в маленькие кучи, располагая их вдоль узкоколейной дороги, для дальнейшей ручной загрузки в вагонетки. В каждой вагонетке находится по четыре поддона с сетчатым ограждением. Толщина загружаемого слоя составляет 100-110 мм. По окончании загрузки трёх вагонеток в одном ряду, они подаются для подсушки ЦСП в камерную электрическую сушилку, где производится высушивание до влажности 10-11% при температуре 110 ⁰С (естественная карьерная влажность ЦСП составляет 20-22%) в течение 24 часов. Производительность одной камерной электросушилки - 3 тонны в сутки.

Высушенная цеолитсодержащая порода выгружается в приёмный металлический бункер 2, перекрытый металлической решеткой с ячейками 110 x 110 мм. Из бункера с помощью шнекового конвейера диаметром 100 мм (используется выгрузной шнек зернового комбайна) ЦСП подаётся для измельчения в молотковую дробилку марки СМД-504. Подача кускового сырья более 100 мм не допускается. Для получения более мелкого помола необходимо использование дробилки с уменьшенным зазором между колосниками (5 мм).Измельченная масса из дробилки вторым шнековым конвейером 6 диаметром 300 мм передаётся на вибрационный сепаратор-просеиватель СВН ЮН ( возможно применение сепаратора А1-ДМН-15) для отсеивания определённой фракции продукта ЦСП от 0 до 2 мм и фракция 2-3 мм. Более крупная фракция идёт сходом с верхнего решета и в дальнейшем идёт на повторное измельчение в дробилку.

Готовый продукт затаривается в бумажные крафт-мешки, взвешивается. Мешки зашиваются ручной мешкозашивочной машиной и укладываются в ряды для дальнейшей погрузки на автотранспорт для отправки потребителям.

На ЦСП, предназначенной использовать как минеральную добавку для сельскохозяйственных целей, выдаётся сертификат о соответствии продукта техническим условиям, утверждённым в установленном порядке.

Продукт ЦСП гигроскопичен, поэтому его необходимо хранить в закрытых помещениях.

Режим работы цеха - односменный, по 8 часов. Сушка производится непрерывно в течение 24 часов при работе 5 дней в неделю, 250 дней в год. Штат цеха - 6 человек, из них: начальник цеха - 1 человек, оператор сушилки - 2, оператор линии дробления - 1, рабочие на загрузке и выгрузке - 2 человека.

Пылящее оборудование аспирируется. Категория производства пожарной опасности - Д.
