Результат выполнения конструкторской разработки.

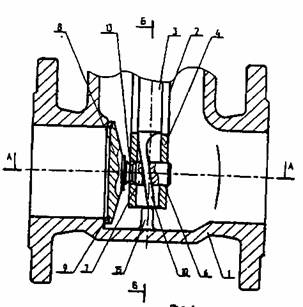

Изобретение предназначено для перекрытия транспортирующих вязкие жидкости с примесями твердых частиц трубопроводов. Задвижка содержит корпус с направляющими и расположенную с возможностью перемещения по ним под действием шпинделя каретку с размещенной в ее поперечном горизонтальном канале осью тарелки. Фиксатор расположен в боковом отверстии каретки с возможностью взаимодействия своим концом с осью тарелки, а другим - с впадиной на направляющей корпуса. Задвижка снабжена упором для ограничения перемещения каретки при перекрытии проходного канала корпуса тарелкой. В каретке выполнен продольный вертикальный канал. Он пересекается с поперечным горизонтальным каналом каретки. В вертикальном канале установлен шпиндель. Шпиндель выполнен с наклонной поверхностью типа «шип-паз». Последняя взаимодействует в выполненной на оси тарелки ответной поверхностью. Такое выполнение позволяет повысить надежность работы задвижки.
