Описание к ИЛ №40-012-04

Результат выполнения конструкторской или технологической разработки

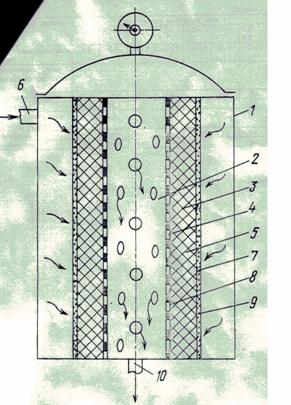

Фильтр состоит из корпуса 1 с установленным в нем фильтрующим элементом 2, форма которого задана объемной арматурой 3, предварительно закрепленной на перфорированной опоре 4. Арматура 3 пропитана ионообменной смолой 5, заливаемой в жидком состоянии в форму, внутри которой смола 5 преобразуется в непрерывный пористый каркас из микроглобул с порами заданного размера, имеющего входную 7 и выходную 8 поверхности Входная поверхность 7 ионообменного элемента 2 покрыта защитным слоем 9, состоящим из мелкодисперсного вещества. Устройство снабжено входным 6 и выходным 10 патрубками для воды.

Сущность ионного обмена заключается в том, что в нейтральную углеводородную среду полимера введены активные группы, удерживающие положительно заряженные ионы (в данном случае ионы натрия) за счет своего отрицательного заряда. При прохождении воды, загрязненной, например, солями железа, ионы железа за счет своего большего заряда вытесняют ионы натрия и занимают его место.

Особую эффективность конструкция приобретает при неожиданных залповых выбросах загрязненной воды с огромным количеством загрязнений. В этом случае защитный слой 9 воспринимает на себя весь объем загрязнений, предотвращая отравление основного фильтрующего элемента 2.

Регенерация фильтра осуществляется обратным потоком воды. Для этого закрывают запорный вентиль (не показан) на входном патрубке 6 и открывают вентиль на сливном патрубке 10. Накопившиеся загрязнения вместе с защитным слоем удаляются, а фильтрующие свойства фильтра восстанавливаются путем засыпки новой порции порошка.

Минимальная стоимость литра очищенной воды при требуемом качестве очистки достигается благодаря возможности многократной регенерации фильтрующего элемента. Фильтр обеспечивает возможность фильтрации горячей воды, "мягкой" и "жесткой" воды, воды с повышенным содержанием растворенного железа и т.д.

Эффективность очистки фильтром, % :
Взвешенные частицы >1 мкм -До 98
Микробы и кишечная палочка -До 99,9
Тяжелые металлы -До 99
Органические соединения и хлор - До 96

Соли жесткости -До 90
Ионообменный фильтр для жесткой воды способен удалять из воды до 12 г кальция и до 8 г растворенного железа, после чего требуется химическая регенерация. Частота процесса регенерации зависит от жесткости воды и от концентрации растворенного железа в очищенной воде.
