Фильтр для воды содержит фильтрующий элемент, размещенный в корпусе с патрубком и съемной крышкой, средство изменения направления потока воды, размещенное в корпусе, снабженном элементом крепления на изливе воды, патрубком и переключателем, съемный переходник, соединяющий патрубок корпуса фильтрующего элемента и патрубок корпуса средства изменения направления потока воды. Съемная крышка установлена в донной части корпуса фильтрующего элемента и дополнительно снабжена, по меньшей мере, одним выступом, переключатель выполнен в виде трехходового крана, а переходник дополнительно снабжен, по меньшей мере, одним выступом.

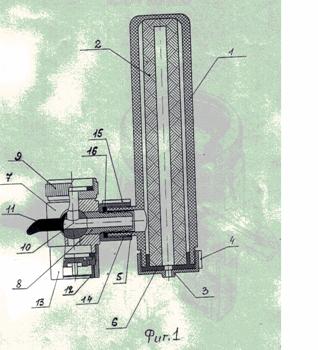

Корпус 1 фильтрующего элемента с фильтрующим материалом 2 содержит съемную крышку 3 с выступом 4 и патрубок 5. Фильтрующий материал выполнен с центрирующим и уплотняющим элементом 6. Средство изменения направления потока воды размещено в корпусе, верхняя часть 7 которого снабжена патрубком 8 и элементом крепления на изливе воды 9. Трехходовой кран 10 размещен внутри части 7 корпуса и снабжен ручкой 11. Аэратор 12 размещен в нижней части 13 корпуса средства изменения направления потока воды. Съемный переходник 14, соединяющий патрубок 8 и патрубок 5, снабжен выступом 15 и упором 16.Входной канал, по которому вода из излива попадает в узел, содержащий кран 10, обозначен поз.17, выходной канал крана 10, по которому вода направляется в мойку -18, а боковой канал крана 10 для подачи воды в корпус 1 фильтрующего элемента обозначен поз.19.

Работает устройство следующим образом.

Устройство поставляется потребителю в собранном виде - фильтрующий элемент соединен со средством изменения направления потока воды через патрубки 5 и 8 с помощью переходника 14. Фильтр устанавливают стационарно на водопроводном кране, размещая средство изменения направления потока воды на изливе смесителя.

Для фильтрации воды трехходовой кран 10 устанавливают в положение, при котором вода, поступая в часть 7 корпуса, через канал 17 далее двигается по каналу 19, патрубку 8, переходнику 14, патрубку 5, попадает в корпус 1, поднимается в нем снизу вверх через фильтрующий материал 2, стекает вниз под действием силы тяжести и из отверстия крышки 3 попадает в сборник ( на Фиг. не показан).

При повороте крана на 90°ручкой 11 вода поступает из смесителя в переключатель 10, через канал 17 далее двигается по каналу 18, затем в аэратор 12 и далее через отверстие в нижней части 13 в мойку.

Фильтр всегда готов к работе и вводится в действие, когда требуется получить очищенную от вредных веществ воду при этом установка фильтра и его обслуживание (смена фильтрующего материала, подтяжка соединений) не затрудняет выполнение действий в мойке ( мытье посуды и т.п.)
