Результат выполнения конструкторской разработки.

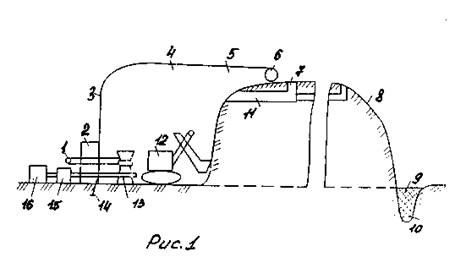

Устройство включает эластичную пневматическую сферическую оболочку 4 полуцилиндрической формы с открытым основанием.. Один торец 3 оболочки закрытый, противоположный -открытый. С торца 3 прикреплена шлюзовая камера 2, в которой расположены: конвейер 1, труба подвода теплого воздуха 13. С внешней стороны укреплено герметическое устройство 6 в виде пневматической силовой арки.

Способ осуществляется следующим образом. На обрабатываемом участке в теплое время года формируют штабель 8 из влажных пород. Размеры штабеля соотносятся с параметрами выемочного экскавационного оборудования 12 и оболочки 4, а длина его определяется объемом отработки пород в зимнее время. В процессе формирования штабеля в верхнюю его часть закладывают перфорированные трубы 11 в слой промерзающих пород или на поверхность штабеля под слой теплоизолятора с разделение на секции, кратные по длине шагу перемещения оболочки 4 и соединением концом каждой секции труб с выходом 7, перекрываемыми специальными заслонками. После формирования штабеля его окольцовывают каналами 10, зеркало воды в которых перед холодами укрывают теплоизолятором 9. Перед наступлением холодов с подветренного торца на штабель 8 монтируют пневматическую оболочку 4, располагая под ней и выемочную технику. При подаче в пневматическую силовую арку сжатого воздуха давлением 1-3кг/см ² она жестко закрепляет открытую часть оболочки на штабеле 8 с образованием зазора 5 на величину диаметра арки. Затем воздухоопорную оболочку прикрепляют по периметру к основанию. Анкерами 14 и вентилятором16 по трубе 13 подают воздух, подогретый калорифером 15, оболочка расплавляется и за счет избыточного давления воздуха в 20-50 мм вод ст. приобретает заданную форму и жесткость. Через шлюзовую камеру 2 проводят необходимые коммуникации.

После выемки пород снимают давление сжатого воздуха в пневматической силовой арке, открепляют оболочку от анкеров и смещают ее на очередную позицию вдоль штабеля с коммуникациями.
