Результат выполнения конструкторской разработки.

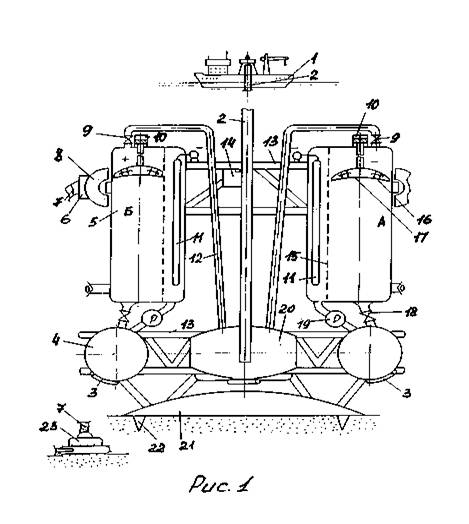

Устройство состоит(рис. 1) из подвешенного к надводному плавсредству 1 добычного трубопровода 2 с закрепленным на его конце бункером. Бункер содержит не менее двух резервуаров 5, поворотный кольцевой распределитель 8 с подающим механизмом 6, сборную емкость 20 и сбросную торообразную цистерну 4. Агрегат сбора 23 сообщен посредством шлангокабеля 7 с распределителем 8 и через него с резервуаром. Кольцевой распределитель, резервуары, емкость и цистерна смонтированы на раме 13. Сборная емкость 20 сообщена с горловиной резервуара с помощью трубопроводов 12 с обратными клапанами 9. Сбросная цистерна 4 через лепестковые клапаны 18 сообщена с резервуаром 5, а через управляемый клапан 3 - с окружающей средой. Полость резервуаров разделена мембраной 15 на полости А и Б. В полости А размещен катод 11, в полости Б - анод 17 в виде поршня с вмонтированными в него обратными клапанами 16 и приводом перемещения 10. Приводы всех клапанов поворота, кольцевого распределителя и перемещения поршня подключены к программному механизму 14. Полость А сообщена трубой с насосом 19 с цистерной 4.

Бункер опирается на дно моря посредством опорной плиты 21, с шипами 22.

Устройство работает следующим образом. Добытые твердые полезные ископаемые от агрегата сбора через шлангокабель и подающий механизм поступают в резервуар . В нем происходит процесс электролиза - твердое полезное ископаемое переводится в раствор, перекачиваемый из сборной емкости на плавсредство.
