Номер 35-025-04 |
|
Наименование проекта Выпровочно-подбивочная машина. |
|
Назначение Уплатнение балласта железнодорожного пути и его выправки. |
|
Рекомендуемая область применения Ремонт и техническое обслуживание железнодорожного пути. |
|
Описание
Описание к ИЛ № 35-25-04

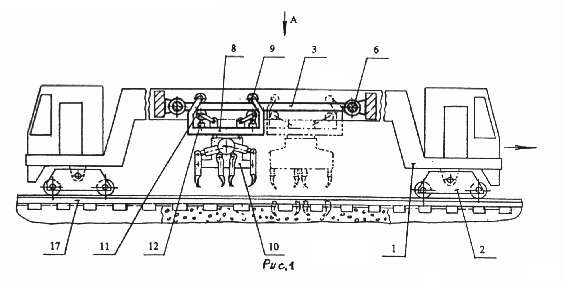

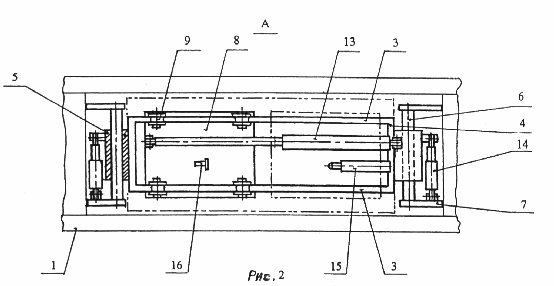

Результат выполнения конструкторской разработки. Выправочно-подбивочная машина (рис. 1, 2) содержит раму 1, установленную на ходовые тележки 2. На раме 1 смонтированы продольные направляющие 3, соединенные балками 4. Балки 4 снабжены шарнирными опорами 5 для перемещения по штангам 6, закрепленным на раме машины с помощью кронштейнов 7. Каретка 8 снабжена колесами 9 и смонтирована на продольных направляющих 3 с возможностью передвижения по ним с помощью привода в виде гидроцилиндра 13, корпус которого закреплен на шарнирной опоре 5, а шток на каретке 8. К каретке крепятся подбивочные блоки 10. На нижней части каретки установлены ролики 11, соединенные с приводом в виде гидроцилиндра 12 для прижатия их к продольным направляющим 3. Для перемещения балок 4 имеется привод в виде гидроцилиндров 14, корпус которых закреплен на кронштейнах 7, а штоки - на шарнирных опорах 5. Для смягчения удара каретки при перемещении ее из одного крайнего положения в другое на шарнирной опоре 5 закреплен амортизатор 15, а каретка снабжена упором 16. Ходовые тележки установлены на рельсошпальную решетку 17. Выправочно-подбивочная машина предлагаемой конструкции позволит повысить производительность работы, улучшит качество обработки балласта и упростит конструкцию.
|
|
Преимущества перед известными аналогами Упращена конструкция машины за счет установки обоих подбивочных блоков на одной каретке, позволяющая обеспечить поперечное перемещение подбивочных блоков относительно рельсошпальной решетки. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Повышение производительности машины в 1,4 раза за счет уменьшения сопротивления перемещению каретки с подбивочными блоками и регулирования данного сопротивления. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 05.11.2004 |
