Результат выполнения конструкторской разработки.

Гидротестер модели М001, показывающий прибор с цифровой индикации, предназначен для отладки работы гидравлических систем при пусконаладочных работ, а так же для оперативного поиска неисправностей в гидравлической системе в процессе эксплуатации.

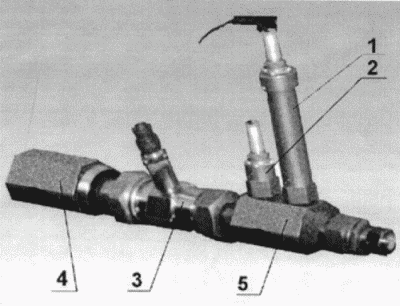

Гидротестер переносной модели М002 с автоматным питанием для измерения и индикации параметров гидравлических систем: давления Р (МПа), расходаq(л/мин), температуры Т ( ^оС) с поочередной индексацией на жидкокристаллическом дисплее. Линейка датчиков к гидротестерам (рис.1) состоит из: датчиков давления 1; температуры 2; расхода 3; гидродросселя с обратным клапанам 4; корпуса датчиков с ниппельным присоединением 5.

Рис. 1.

Для удобства и быстроты монтажа датчиков в гидравлическую систему необходимо предусмотреть в конструкции гидравлической системы элементы сопряжения для преобразователей давления. Это совокупность узлов, позволяющая при эксплуатации, ремонте, технологическом обслуживании и наладке гидравлических систем быстро подсоединить к гидроприводу датчик давления для измерения избыточного давления или вакуума без остановки и разгерметизации гидропривода, выпускать воздух из гидравлических систем и гидроприводов, отбирать пробы масла для анализа, легко измерить давление в труднодоступных местах гидропривода.
