Результат выполнения научно-исследовательской разработки.

Предлагаемый способ выделения пара-трет-бутилфенола из реакционной смеси алкилирования фенола изобутиленом, состоящей из фенола, ПТБФ,ОТБФ, 2,4 ДТБФ и тяжелых примесей, включает вакуумную ректификацию в двух колоннах с отделением фенола и ОТБФ в обеих колоннах в виде дистиллата и отбором целевого ПТБФ в жидком виде из куба второй колонны, а также дополнительные отборы ПТБФ в паровой фазе на уровне тарелок 1-8 второй колонны и из шлемовой линии кипятильника второй колонны, после чего указанные паровые потоки конденсируют в дополнительном конденсаторе.

Устройство для осуществления указанного способа (см. рисунок) включает две вакуумные ректификационные колонны, снабженные кубовыми кипятильниками, при этом вторая колонна снабжена трубопроводом вывода товарного пара-трет-бутилфенола из куба колонны, соединенного со сборником, кроме того, вторая колонна дополнительно снабжена трубопроводами бокового отбора паров ПТБФ на уровне тарелок 1-8 корпуса колонны и отбора паров ПТБФ из шлемовой линии кипятильника второй колонны, указанные трубопроводы соединены с дополнительным конденсатором, последний соединен трубопроводом слива конденсата ПТБФ с дополнительным сборником, причем дополнительный конденсатор установлен на барометрической высоте по отношению к дополнительному сборнику и снабжен газоуравнительной линией, соединяющей дополнительный конденсатор с корпусом второй колонны на уровне тарелок 20-39.

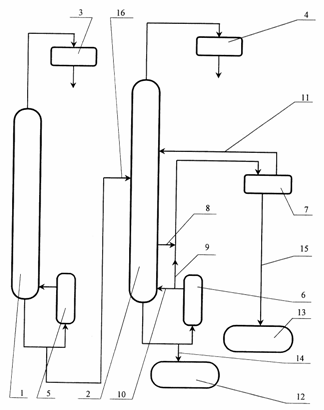

На чертеже показаны две ректификационные колонны 1 и 2, снабженные конденсаторами 3 и 4 и кипятильниками 5 и 6. Колонна 2 дополнительно снабжена конденсатором 7, трубопроводом 8 бокового отбора паровой фазы ПТБФ, трубопроводом 9 отбора даровой фазы ПТБФ из шлемовой линии 10 кипятильника 6, газоуравнительной линией 11, соединяющей конденсатор 7 с корпусом колонны 2 на уровне тарелок 20-39. Товарный ПТБФ направляют через трубопровод 14 в сборник 12 и через трубопровод 15 слива конденсата ПТБФ в дополнительный сборник 13. Кубовый продукт из колонны 1 подается в колонну 2 по трубопроводу 16.
