Частное техническое решение, имеющее самостоятельное значение.

Изобретение относится к машиностроению и может быть использовано для статической балансировки цилиндрических деталей, длина которых больше диаметра, и сборочных единиц с взаимно поворотными элементами, например, роликов ленточных конвейеров.

Известно приспособление для статической балансировки тел вращения, содержащее планшайбу, закрепленную на шпинделе токарного станка, оправку, сменную втулку с фланцем, установленную на оправке с возможностью поворота вокруг своей оси (авторское свидетельство СССР № 347607, кл.g01 М 1/12, опубл. 10.08.72, бюл.№ 24).

Недостатком известного приспособления являются невысокие эксплуатационные возможности - невозможность балансировки деталей, длина которых больше диаметра.

Известно также приспособление для статической балансировки тел вращения, содержащееэлементы для эксцентричной установки и фик сации балансируемой детали относительно линии центров станка, резец для удаления избытка металла на наиболее тяжелом участке балансируемой детали и противовесы, которые установлены с возможностью крепления к обечайке балансируемой детали (авторское свидетельствоСССР № 1033880, кл.g01 М 1/12, опубл. 07.03.82, бюл. №29).

Недостатком известного приспособления являются невысокие эксплуатационные возможности - невозможность балансировки изделий с взаимно поворотными элементами.

Задачей изобретения является расширение эксплуатационных возможностей - возможность балансировки цилиндрических деталей, длина которых больше диаметра, и сборочных единиц с взаимно поворотными элементами.

Поставленная задача достигается тем, что приспособление для статической балансировки, содержащем элементы для эксцентричной установки и фиксации балансируемой детали относительно линии центров станка, резец для уда ления избытка металла на наиболее тяжелом участке балансируемой детали и противовесы которые установлены с возможностью крепления к обечайке балансируемой детали, приспо собление включает продольно подвижную опору с поворотным стаканом, подпружиненные центр и фиксирующие штыри, общая ось которых смешена относительно линии центров станка на величину эксцентриситетаe.

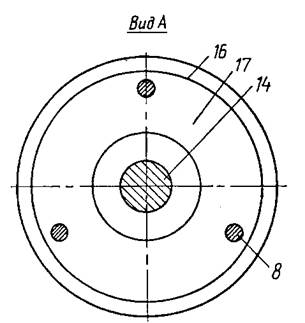

На рис.iизображено приспособление длястатической балансировки, на рис.2 - вид А нарис 1.

Приспособление содержит корпус 1, в котором на подшипниках повышенной точности 2 расположен поворотный стакан 3 с центром 4, подпружиненным пружиной 5, гайкой 6, диском 7 и тремя фиксирующими штырями 8, подпружиненными пружинами 9. Корпус 1 своей опорой 10 сопрягается с направляющими станины11 токарного станка и имеет возможность перемещения по ним. Общая ось центра 4 приспо собления и ролика 12 смещена относительнолинии центров 13 токарного станка на величину эксцентриситета е.

Приспособление для статической балансировки работает следующим образом.

Ось 14 ролика 12 закрепляют в трехкулачковом патроне 15. За счет неравномерного распределения массы ролика 12 обечайка 16 со ста каном 17 поворачиваются вокруг своей оси, понижнее положение. Затем центром задней бабки станка, воздействуя на диск 18 приспособления, корпус 1 перемещают по направляющим станины 11 станка до упора трех подпружиненных фиксирующих штырей 8 в торец стакана 17 ролика 12. Поворотный стакан 3 поворачивают так, чтобы центр 4 вошел в центровое отверстие оси 14 ролика 12. Включают вращение шпинделя станка, и ролик 12 начинает набегать наиболее тяжелым участком на подводимый резец (не показан). При этом удаляют избыток металла на наиболее тяжелом участке ролика 12. После это го станок выключают, ослабляют гайки 19 фиксирующих штырей 8 и определяют степень неуравновешенности ролика 12 путем крепления к его обечайке 16 противовесов (не показаны). Операции повторяют до тех пор, пока ролик 12 не будет отбалансирован до состояния безразличного равновесия. При этом снимают часть тяжелого участка с одной стороны, а затем пе реустанавливают ролик 12 на 180° и снимают тяжелый участок с другой стороны.

Приспособление позволяет производить балансировку цилиндрических деталей, у которых длина больше диаметра, и сборочных единиц с взаимно поворотными элементами, например, роликов ленточных конвейеров, у которых обечайка со стаканом вращается вокруг оси, что расширяет его эксплуатационные возможности.

Приспособление для статической балансировки, содержащее элементы для эксцентричной установки и фиксации балансируемой детали относительно линии центров станка, резец для удаления избытка металла на наиболее тяжелом участке балансируемой детали и противовесы,которые установлены с возможностью крепления к обечайке балансируемой детали, отличающееся тем, что оно включает продольнуюподвижную опору с поворотным стаканом, подпружиненные центр и фиксирующие штыри, общая ось которых смещена относительно линии центров станка на величину эксцентриситета е

Рис.1

Рис.2
