Результат выполнения научно-исследовательской работы.

Целью изобретения является повышениенадежности соломотрясов.

Указанная задача достигается тем, что клавиши контактируют с шейками приводного ведомого коленчатого вала своими поверхностямискольжения под действием собственных масс и упругих элементов и кинематически с ним не связаны, при этом одна из контактирующих поверхностей выполнена квазисферической или ввиде тороидальной поверхности наружногокольца подшипника качения на шейке приводного ведомого коленчатого вала.

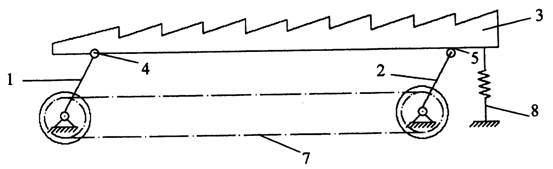

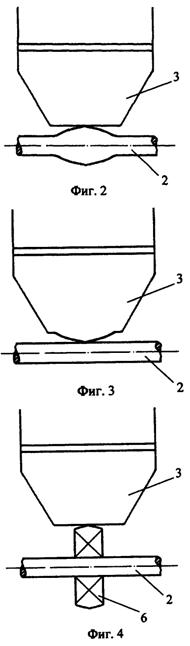

На фиг.1 показана схема соломотряса; на фиг.2 показан вариант исполнения контактирующих поверхностей, одна из которых является квазисферической поверхностью шейки приводного ведомого коленчатого вала; на фиг. З показан вариант исполнения контактирующих поверхностей, одна из которых является квазисферической поверхностью клавиши; на фиг.4 показан вариант исполнения контактирующих поверхностей, одна из которых является тороидальной поверхностью наружного кольца подшипника качения.

Соломотряс состоит из приводного ведущего коленчатого вала 1, приводного ведомогоколенчатого вала 2 и клавиш 3, соединенных сприводным ведущим коленчатым валом 1 шарнирами 4, а с приводным ведомым коленчатым валом 2 - контактирующими парами скольжения 5 с элементом квазисферической поверхности,образованными шейками приводного ведомогоколенчатого вала 2 и клавишами 3, или с элементом тороидальной поверхности, образованной клавишами 3 и поверхностью наружногокольца подшипника качения 6. Приводной ведущий коленчатый вал 1 соединен с приводным ведомым коленчатым валом 2 посредством цепной передачи 7, а на клавиши 3 действуют прижимающие усилия от упругих элементов 8.

Соломотряс работает следующим образом:вращение от приводного ведущего коленчатого вала 1 передается приводному ведомому коленчатому валу 2 посредством цепной передачи 7. Клавиши 3 приводятся в движение приводным ведущим коленчатым валом 1 через шарниры 4.Контакт в парах скольжения 5 осуществляетсяпод действием массы клавиш 3 и прижимающего усилия упругих элементов 8. Во избежание избыточных связей клавиши 3 свободно перемещаются относительно шеек приводного ведомого коленчатого вала 2 в парах скольжения 5 сэлементом квазисферической поверхности шеекприводного ведомого коленчатого вала 2 или клавиш 3, или тороидальной поверхностью наружного кольца подшипника качения 6.

Устройство позволяет повысить надежность конструкции за счет исключения избыточных связей.

Фиг. 1
