Результат выполнения конструкторской разработки.

Вертикально-замкнутый тележечный конвейервключает огибающие звездочки, параллельно расположённые тяговые цепи и укрепленные на них тележки (Т) 1 с роликамина передних 2 и задних 5 осях. Ролики Т 1катятся по основным участкам по горизон тальным направляющим (Н), на поворотныхучастках - по основным Н 10 и 11 и дополнительным Н 12 и 13 и по переходномуприспособлению в виде призмы (П) 14 с высотойhболее диаметра роликов. На задней оси 5 каждой Т1 между роликами смонтирован каток 15 с возможностью взаимодействия с П 14, установленной междугоризонтальными Н и Н 12 и 13 в однойплоскости с последними. При подходе Т 1 кповоротному участку ось 2 со своими роликами проходит в зазор между Н 10 и 11 и Н 12 и 13. Ось 5 со своими роликами и катком15 подходит на позицию подъема, но роликиповисают в воздухе, т.к. для них нет опоры,а каток 15 катится по П 14. В этом случае Т1 опирается на три точки, т.е. положение ееостается устойчивым. В конце движения поП 14 ролики начинают взаимодействовать сН 12 и 13 и катки 15 выходят из контакта сП 14.

Изобретение относится к непрерывному транспорту, а точнее к тележечным конвейерам, и может быть использовано дляперемещения опок большой массы и габаритов, а также в качестве склада - накопи теля.

Целью изобретения является снижениеметаллоемкости, повышение надежности.

На рис.1 изображен вертикально-замкнутый тележечный конвейер, общий вид; нарис.2 - поворотный участок; на рис. З - вид А на рис. 2.

Вертикально-замкнутый тележечныйконвейер включает тележки 1, у которых передняя ось 2 присоединена слева и справак тяговым цепям 3 и 4, а задняя ось 5 сцепями не связана. На передней 2 и задней 5 осях установлены ролики 6. Ролики 6 катятся на основных участках 7 по горизонтальным направляющим 8, а на поворотныхучастках 9 по основным 10 и11,по дополнительным 12 и 13 направляющим и по переходному приспособлению, выполненному ввиде призмы 14 с высотойhболее диаметраdроликов 6. На каждой тележке 1 по ееосевой линии на задней оси 5 смонтированкаток 15 с возможностью взаимодействия спризмой 14, которая установлена между го­ризонтальными направляющими 8 и дополнительными 12 и 13 в одной плоскости споследними. Призма 14 находится на общейбалке 16 с основными 10 и 11 и дополни тельными 12 и 13 направляющими.

Вертикально-замкнутый тележечныйконвейер работает следующим образом.

При подходе тележки 1 к поворотномуучастку 9 (положение на чертеже изображено пунктиром) передняя ось 2 со своими роликами 6 проходит в зазор между основными направляющими 10 и 11 и дополнительными 12 и 13.

Очевидно, что высотаhпризмы 14 должна быть больше диаметраdролика 6, так какв противном случае ролики 6 не пройдут взазор. Задняя ось 5 со своими роликами 6 икатком 15 подходит на позицию подъема, норолики 6 повисают в воздухе, так как для нихнет опоры, а каток 15 катится по призме 14.Тележка 7 в этом случае опирается на три точки, т.е. положение ее остается устойчи вым, в конце движения по призме 14 ролики6 начинают взаимодействовать с дополнительными направляющими 12 и 13. Катки 15 выходят из контакта с призмой 14 и дальшетележка 1 движется по известным принципам на верхние горизонтальные направляющие 8.

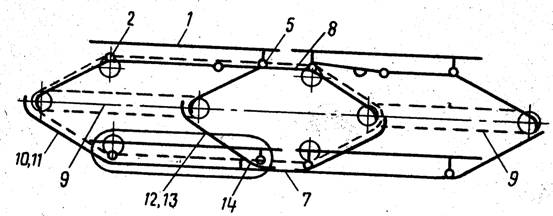

Рис. 1

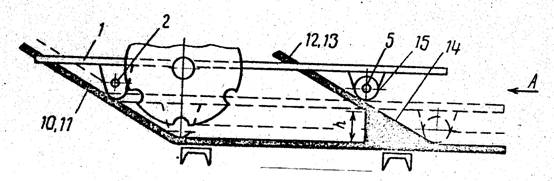

Рис. 2

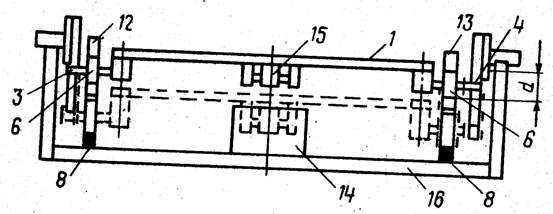

Рис. 3
