Результат выполнения научно-исследовательской работы.

Изобретение относится к устройствам для разделения продуктов по плотности, применяемых во многих отраслях народного хозяйства как в качестве технологического оборудования для разделения жидкотекучих продуктов, так и в качестве очистных устройств промышленных выбросов от дисперсных отходов производства.

Известен ротоклон, включающий цилиндроконический корпус с тангенциальным входным патрубком исходной смеси и патрубками отвода продуктов разделения, ротор, установленный концентрично внутри корпуса [1].

Недостатком данного устройства является малая эффективность разделения, обусловленная тем, что мелкодисперсные включения поступают в патрубок отвода легкого продукта.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является ротоклон, имеющий цилиндроконический корпус с тангенциальным входным патрубком исходной смеси, ротор с входным патрубком, концентрично установленный внутри корпуса и выполненный в виде двухстороннего конического обтекателя, смонтированного за одно целое с камерой клиновидного сечения, сообщающейся по периферии со сборником мелкой фракции тяжелого продукта, выходной патрубок легкого продукта [2].

Недостатком известного ротоклона является малая эффективность разделения, обусловленная невозможностью очистки исходной смеси от мелкодисперсных включений.

Цель изобретения - повышение эффективности разделения.

Поставленная цель достигается тем, что ротоклон снабжен перегородкой, в которой укреплен входной патрубок ротора, а сборник мелкой фракции тяжелого продукта выполнен в виде спиралевидной кольцевой камеры, охватывающей корпус по периферии, причем в выходном патрубке легкого продукта размещены направляющие лопасти.

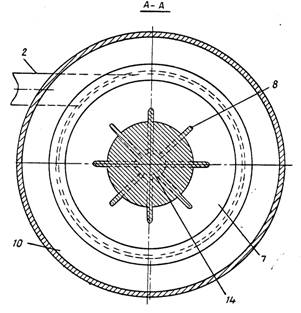

На фиг. 1 показан предлагаемый ротоклон , продольный разрез; на фиг. 2 - разрез А-А фиг. 1.

Ротоклон имеет цилиндрический корпус 1 с танненциальным входным патрубком 2 исходной смеси. Перегородка 3 делит корпус на сборник 4 крупной фракции тяжелого продукта и камеру 5 , в которой размещен ротор, выполненный в виде двухстороннего конического обтекателя 6, смонтированного за одно целое с камерой 7 клиновидного сечения и лопатками 8. По периферии камера 7 клиновидного сечения сообщается посредством щели 9 со сборником 10 мелкой фракции тяжелого продукта, выполненным в виде спиралевидной кольцевой камеры, охватывающей корпус ротоклона по периферии.

Ротор имеет входной патрубокiiи выходной патрубок 12 легкого продукта, в котором размещены направляющие лопасти 13. Ротор установлен на валу 14 и приводится во вращение от электродвигателя 15. Мелкая и крупная фракции тяжелого продукта выгружаются соответственно, через затворы 16 и 17, установленные в сборниках 10 и 4, соответственно, мелкой и крупной фракции тяжелого продукта.

Выход легкого продукта осуществляют через патрубок 18.

Ротоклон работает следующим образом.

Исходная смесь поступает в цилиндроконический корпус по тангенциальному входному патрубку 2 и приобретает вращательное движение. При этом крупная фракция тяжелого продукта через затвор 17 выгружается наружу, а очищенная от крупных примесей смесь через входной патрубокiiпоступает в полость ротора, в которой под действием сил инерции мелкая фракция тяжелого продукта прижимается к внутренней поверхности конической воронки камеры 7 клиновидного сечения и через щель 9 выбрасывается в сборник 10 мелкой фракции тяжелого продукта и далее через затвор 16 выводится из аппарата. Так как камера 7 клиновидного сечения выполнена за одно целое с ротором и вращается вместе с ним, то создаются условия, при которых при значительной угловой скорости ротора относительная скорость смеси незначительная, т.е. обеспечивается спокойное (безвихревое) течение в камере 7, что обеспечивает, в свою очередь, высокую эффективность разделения в ней продуктов по плотности. Легкий продукт проступает по межлопаточным каналам ротора и через выходной патрубок 12 легкого продукта, направляющие лопасти 13 выводится из аппарата через патрубок 18.

Таким образом, благодаря предложенной конструкции ротоклона, снабженного перегородкой, в которой установлен входной патрубок ротора, сборникам мелкой фракции тяжелого продукта в виде спиралевидной кольцевой камеры, охватывающей корпус по периферии, а также благодаря размещению в выходном патрубке легкого продукта направляющих лопастей достигается высокая эффективность разделения в нем продуктов по плотности.

Источники информации, принятые во внимание при экспертизе.

1.Патент Францииjs2264595, кл. В 04 В 5/12, 1975.

2.Патент США № 2560874, кл. 55-408, 1951.
