Результат выполнения конструкторской разработки.

Изобретение относится к области обработки металлов давлением, а именно к технологической оснастке заготовительных цехов и участков машиностроительных предприятий и может быть использовано для резки сортового проката круглого, квадратного и шестигранного профиля.

Известен штамп для резки сортового проката, содержащий неподвижную нижнюю и подвижную верхнюю плиты и размещенный между ними режущий инструмент в виде двух пар подвижных ножей [1].

Штамп имеет сложную конструкцию, что снижает надежность его работы.

Целью изобретения является повышение надежности работы штампа для резки проката.

С этой целью в штампе для резки сортового проката, содержащем неподвижную нижнюю и подвижную верхнюю плиты и размещенный между ними режущий инструмент в виде двух пар подвижных ножей, ножи выполнены в форме цилиндрических сегментов, сопряженных своими цилиндрическими поверхностями с плитами штампа. Сегменты каждой пары расположены друг относительно друга эксцентрично с возможностью взаимодействия между собой посредством круглых осей.

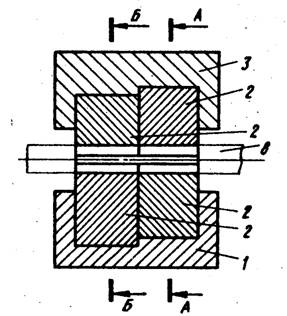

На рис. 1 изображен штамп в разрезе, общий вид.

Штамп содержит нижнюю плиту 1, две пары ножей 2, выполненных в виде цилиндрических сегментов и верхнюю плиту 3. Ножи 2 цилиндрическими поверхностями сопряжены с плитами 1 и 3• Между собой ножи каждой пары расположены эксцентрично и замкнуты посредством осей 4. Для возврата штампа в исходное положение (после снятия внешней нагрузки) в плиты 1 и 3 вмонтированы толкатели 5 с пружинами 6, а один из ножей каждой пары снабжен упором 7.

Работает штамп следующим образом.

При приложении к верхней плите внешней вертикальной нагрузки последняя распределяется между разделяемым 1 прокатом 8 и осями 4. Благодаря эксцентричному размещению ножей 2 последние под действием возникающего при этом крутящего момента поворачиваются по часовой стрелке, преодолевая сопротивление проката 8 и пружин 6. При этом происходит разделение проката.

При снятии внешней нагрузки под действием пружин штамп приводится в исходное положение.

Предложенный штамп имеет простую конструкцию, что повышает надежность его работы.

Штамп для резки сортового проката, содержащий неподвижную нижнюю и подвижную верхнюю плиты и размещенный между ними режущий инструмент виде двух пар подвижных ножей, отличающийся тем, что, с целью повышения надежности в работе, ножи выполнены в форме цилиндрических сегментов, сопряженных своими цилиндрическими поверхностями с плитами штампа, при этом сегменты каждой пары расположены один относительно другого эксцентрично с возможностью взаимодействия между собой посредством круглых осей.

Штамп имеет простую конструкцию, что повышает надежность его работы.

Рис.1
