Результат выполнения технологической разработки.

Цель: расширение технологических возможностей за счет возможности размещения на столе и удобного использования большого количества различного механизированного сборочного инструмента.

На рис.1 показан сборочный стол, общий вид; на рис. 2 - разрез А-А на рис. 1; на рис.З - устройство для подвешивания инструмента; на рис. 4 -. разрез Б-Б на рис.1.

Сборочный стол содержит основание 1 со встроенными в него вытяжными упорами 2 и 3, имеющими возможность взаимодействия с пальцами 4 и 5, число которых равно числу рабочих позиций поворотного магазина 6 и поворотного кольца 7. Привод поворотного магазина 6 и кольца 7 осуществляется от электродвигателя 8, на валу которого закреплен шкив 9 временной передачи 10. Ведомый шкив жестко связан с валом 12 распределительной коробки 13, который совместно с диском 14 образует водило. В водиле на подшипниках 15 смонтированы две вал-шестерни 16. На высту­пающих за пределы диска 14 концах вал-шестерен 16 жестко закреплены шестерни 17, находящиеся в зацеплении с зубчатым колесом 18, которое в свою очередь жестко закреплено на валу 19, Вал 19 посредством цепной передачи 20 соединен с внешним потребителем энергии, например с соли-долонагнетателем (не показан). Вал-шестерни 16 находятся в зацеплении с центральной вал-шестерней 21, установленной на подшипниках 22. Выходной конец вал-шестерни 21 проходит внутри вала 12, выполненного полым. Вы­ходной конец вал-шестерни 21 выполнен шлицевым и соединен с корпусом 23 распределительной коробки 24. Корпус 23 совместно с диском 25, зафиксированным от проворота относительно корпуса, пальцем 26 образуют водило, в котором на подшипниках 27 смонтированы две вал-шестерни 28, находящиеся в зацеплении с вал-шестернями 29 и 30. Вал-шестерня 29 выполнена полой. Внутри ее проходит выходной конец вал-шестерни 30. Выходные концы вал-шестерен 29 и 30 выполнены шлицевыми, причем вал-шестерня 29 соединена с зубчатым коле­сом 31, а вал-шестерня 30 - с поворотным магазином 6, на котором установлена обечайка 32 с направляющими 33, имеющими пазы. На поворотном магазине 6. соосно с вал-шестернями 29 и 30 закреплена вертикальная ко­лонна 34 с втулкой 35, имеющей радиальные пазы размеры и число которых соответствует пазам направляющих 33 обечайки. В этих пазах установлены съемные перегородки 36, образующие совместно с обечайкой 32 кассеты для собираемых деталей, емкость которых зависит от числа и высоты перегородок.

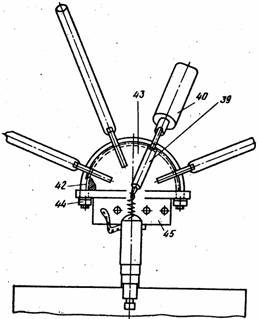

Зубчатое колесо 31 через промежуточную шестерню 37 связано с поворотным кольцом 7. На кольце 7 расположены сборочные позиции 38 с приспособлениями, под базовые детали. На верхней части колонны 34 размещено устройство для подвешивания механизированных сборочных инструментов, состоящее из рычагов 39 с противовесами 40, на которые подвешивается инструмент 41. Рычаги закреплены на криволинейной оси 42, которая расположена в радиальном пазу сегменто-образной направляющей 43 с пазами по числу рычагов, оси которых направлены к общему центру, и зафиксирована двумя гайками 44 вместе с сегментом на опоре 45.

Для управления вытяжными упорами 2 и 3 служат педали с тягами 46 и 47.

Сборочный стол работает следующим образом.

В каждую кассету магазина 6 укладывается партия деталей одного наименования. Емкость кассеты зависит от числа наименований и габаритов деталей в сборочной единице. Оператор поворачивает магазин 6, нажав на педаль с тягой 46, берет из одной кассеты базовую деталь и устанавливает ее на одну из сборочных позиций 38 на поворотном кольце 7, Аналогично при помощи педали с тягой 47 расфиксируется поворотное кольцо 7. Вращение магазина 6 и кольца 7 осуществляется от электродвигателя 8 через клиноременную передачу 9-11, вал 12, вал-шестерни 29 и 30 соответственно и зубчатое колесо 31 , шестерню 37 для кольца 7. При зафиксированных поворотном магазине 6 и кольце 7 движение от электродвигателя через клиноремен­ную передачу, валы 12 и 19, цепную передачу 20 полностью передается на внешний потребитель энергии, например соледолонагнетатель. Таким образом, распределительная коробка 13 служит для распределения движения между внешним потребителем энергии и распределительной коробкой 24, которая, в свою очередь, перераспределяет его между поворотным кольцом 7 и магазином 6. Применяемый при сборке механизированный инструмент 41 подвешиваются через пружину к рычагам 39. Рычаги 39 поворачиваются вокруг криволинейной оси 42 на сегментообразной направляющей 43 так, что инструмент 40 точно попадает в зону сборки, так как оси пазов в сегменте 43 пересекаются в общем центре и совпадает с осями рычагов 39. После завершения сборки кольцо 7 поворачивается и в следующую сборочную позицию 38 устанавливается базовая деталь, которую оператор берет из соответствующей кассеты, повернув предварительно магазин 6.

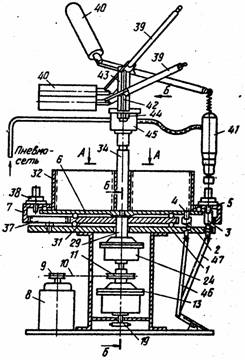

Рис. 1

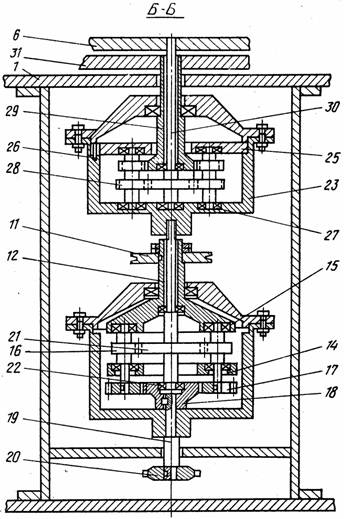

Рис. 4
