Описание к ИЛ № 29-201-04

Результат выполнения конструкторско-технологической разработки.

Предлагаемое приспособление работает по принципу разделения прямого и эжектируемого потоков жидкости. Такое разделение достигается следующим образом. На колонковый эжекторный снаряд устанавливается патрубок со шлангом 6 для отвода прямого потока.

С целью создания надежной герметизации патрубка использован метод телескопического соединения труб 5 с кольцевыми уплотнителями 4 (см. рис.). Сверху к колонковому снаряду подводится нагнетательный шланг 1. Подаваемая по нему насосом жидкость с большой скоростью вырывается из насадки 2 и попадает в смесительную камеру 3, создавая около нее разряжение. В результате из бака 8 через канал 9 происходит подсос жидкости, которая затем поступает в смеситель и вместе с прямым потоком выбрасывается в бак, а из него через отводной шланг 7 - наружу или обратно к насосу.

Регулировка струйного аппарата производится непосредственно на буровой. При этом опытным путем подбирается размер зазора между насадкой и смесителем посредством вращения смесителя в крепежной гайке и последующим замером расхода жидкости в расходомерном баке 8. Делается 2-3 замера. Для нормальной работы снаряда расход жидкости должен быть наибольшим.

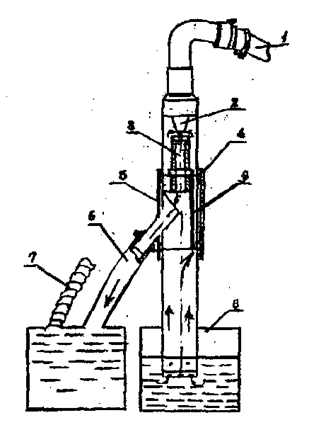

Рис. Приспособление для испытания эжекторных снарядов
