Описание к ИЛ № 29-200-04

Результат выполнения НИР.

Длина оконных панелей 3 и 6 м, при высоте 1,2; 1, 8; 2,4 и 3,0 м.

Окна состоят (см. рис.) из стальных спаренных переплетов 1, в которые вставляются одно- или двухкамерные стеклопакеты 2 с деревянными рамками. В качестве фрамуг 3 используются окна со среднеподвесными створками, состоящими из стеклопакетов (как и при глухом заполнении).

Крепления фрамуг в переплетах аналогично креплению глухих стеклопакетов. Стеклопакеты состоят из деревянной рамки, в которую вставляются стекла на нетвердеющей мастике УМС-5 или Бутерол КС и рейках специального назначения. Спаренные стальные переплеты (см. рис. 2) изготавливаются из стальных тонкостенных электросварных прямоугольных труб (1) 50х25х2, соединенных между собой в отдельных местах стальными планками 3 на сварке.

Для улучшения теплотехнических качеств переплета между наружным и внутренним переплетом имеется зазор в 20 мм, а стеклопакеты устанавливаются так, чтобы большая часть внутреннего стального переплета омывалась воздухом помещения.

Стеклопакеты прижимаются к упорным уголкам 4, приваренным на наружном переплете стальными прижимными уголками 5, и уплотняются с обеих сторон прокладками из понополиуретана или пористой морозостойкой резины 6, которые приклеиваются клеями типов 88-Н, БФ-2, имеющими повышенную водостойкость. Притворы створок уплотняются листовыми резиновыми прокладками типа волокуши, устанавливаемыми в паз коробки или створки с креплением резиновой трубкой или жгутом. Деревянные стеклопакеты можно изготовить в любой столярной мастерской.

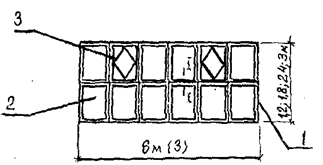

Рис. 1. Схема стальной оконной панели типа СП

Рис. 2. Сечениеi-iокна типа СП
