Результат выполнения конструкторско-технологической разработки.

Предлагаемая сушилка дисперсных материалов содержит (см. рис.) корпус 1 с разгрузочным патрубком 2, крышку 3 с загрузочным патрубком 4 и патрубком 5 отвода паров, спиральную вставку 6, прикрепленную к верхнему основанию 7, секционирующие перегородки 8, расположенные одна от другой на расстоянии 1=(6-10) кр, (экспериментальные данные), где 1 кр.= расстояние между перегородками, при котором распространение пламени исключено, вращающийся диск 9 с конусом 10.

Сушилка работает следующим образом. Высушиваемый материал через загрузочный патрубок 4 попадает на вращающийся диск 9 и с помощью конуса распределяется по диску 10. Диск вращается относительно неподвижной спиральной вставки 6. Пары удаляются через отверстия в верхнем основании 7 и, проходя через каналы, образованные секционирующими перегородками 8, расположенными одна от другой на расстоянии 1 кр=(6-10) кр, попадают в щелевое пространство, образованное крышкой 3 и торцовыми поверхностями секционирующих перегородок 8, и далее в отводящий патрубок 5.

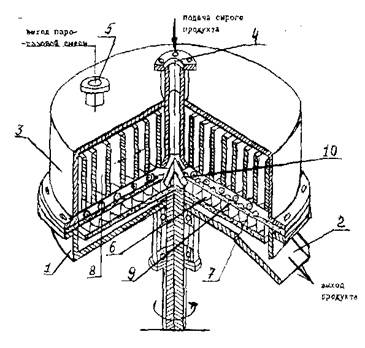

Рис. Сушилка для сушки взрывоопасных продуктов
